Solid Edge 2020: Уроки, советы и лайфхаки. Выпуск 2

Второй выпуск статей «Лайфхаки Solid Edge» содержит часто задаваемые вопросы от пользователей SolidEdge и мы публикуем ответы на них.

Предыдущий выпуск статьи с советами Solid Edge.

Вопрос №1.

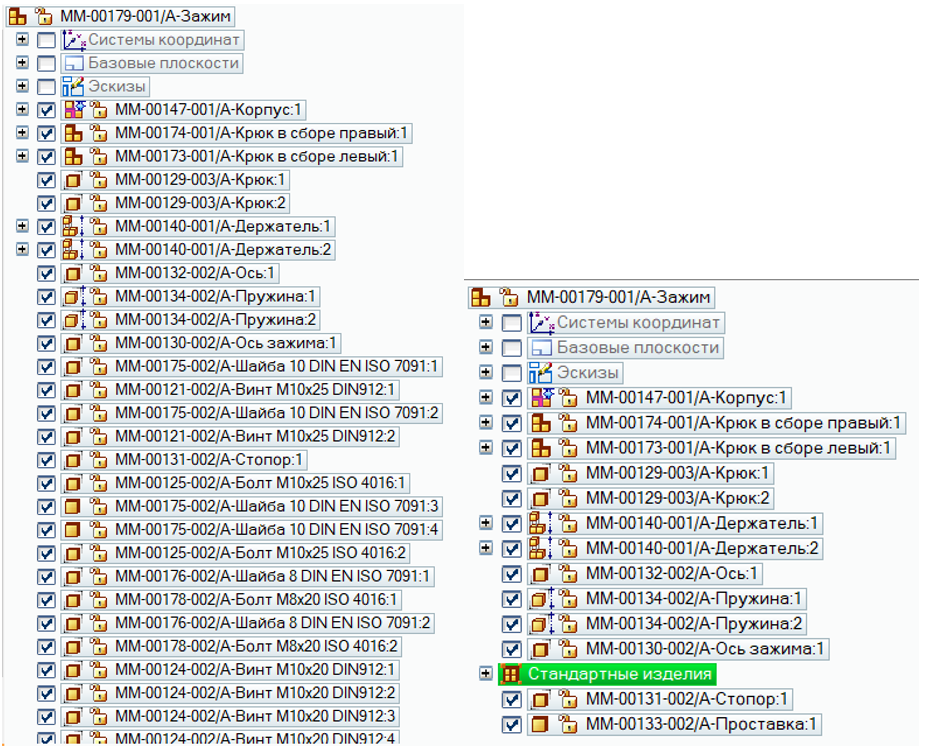

Необходимо собрать все метизы в одну папку в дереве сборки с целью его сокращения. Каким образом можно сократить дерево построения с этой точки зрения?

Команда"Группа" (Навигатор) логически объединяет детали и подсборки в Навигаторе в единую группу, которую можно целиком выбрать и манипулировать. Это облегчает выполнение таких операций над набором выбранных компонентов, как отображение или скрытие. После определения группы элементов можно использовать команду "Переименовать" из контекстного меню для назначения группе более значимого имени

Solid Edge советы сборки группировка элементов дерево сборки навигатор

Группу можно развернуть и свернуть с помощью значков + и – слева от ее имени в Навигаторе или с помощью команд "Развернуть" и "Свернуть"из контекстного меню.

Группируемые детали и подсборки не обязаны располагаться в Навигаторе последовательно.

Для разбиения группы можно использовать команду "Отменить группу".

Вопрос №2.

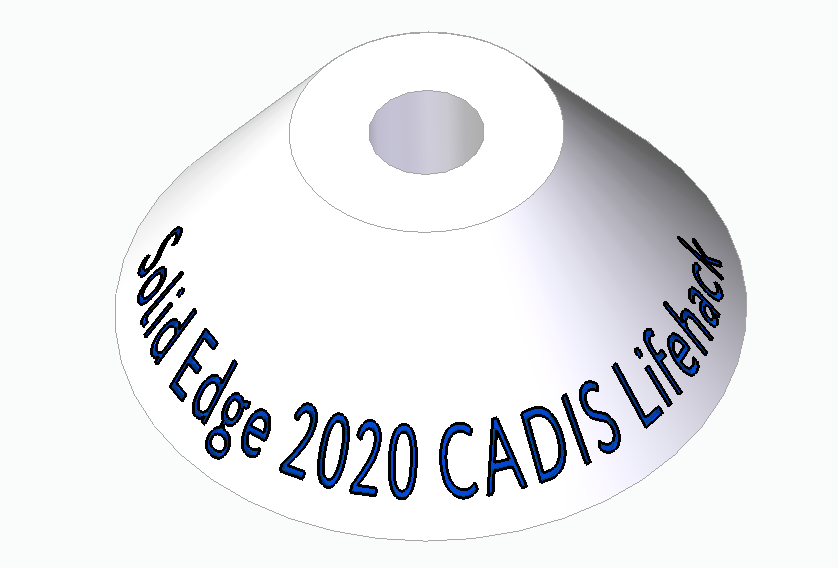

Каким образом правильно выполнить выдавливание текста на криволинейной поверхности детали?

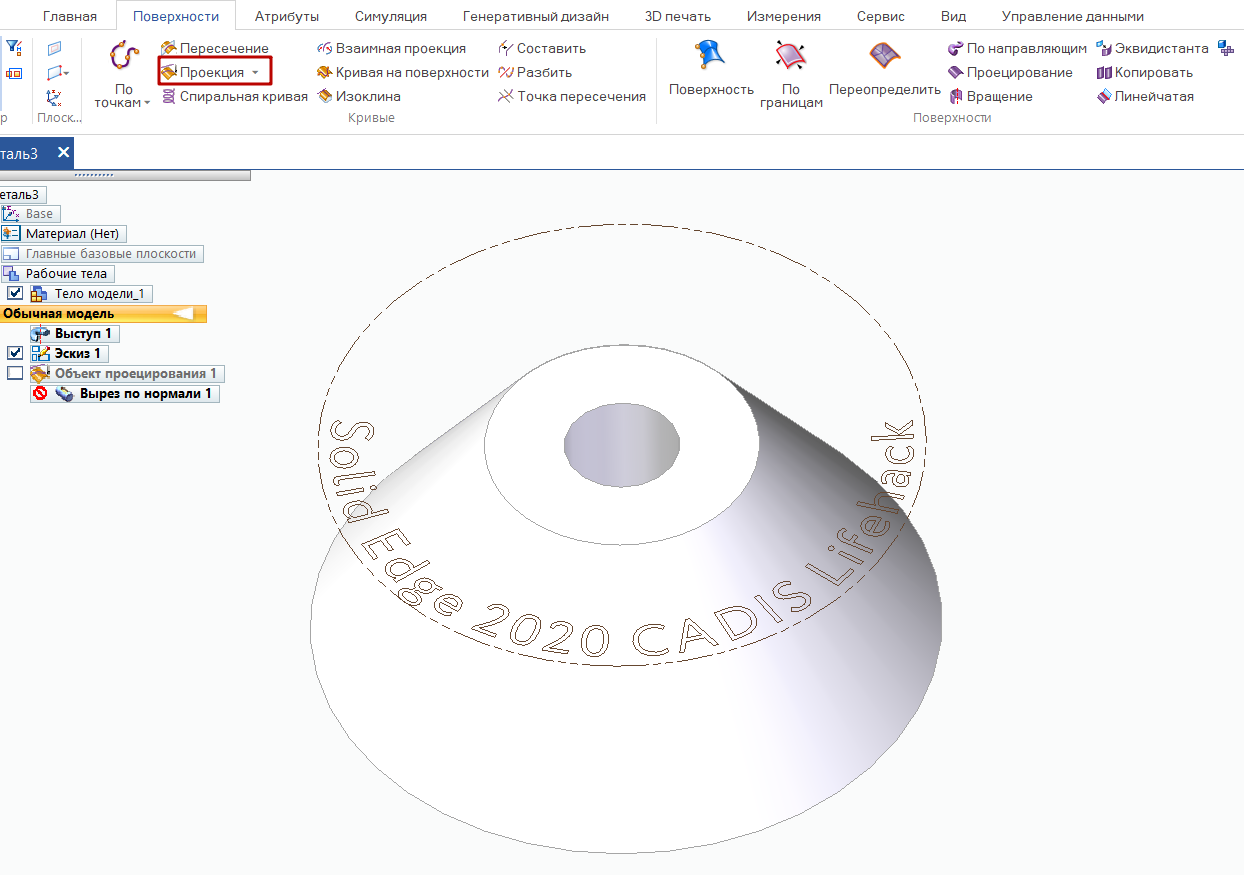

Необходимо выполнить эскиз на плоскости параллельной основанию конуса. Создать текст и расположить его, например, на вспомогательной окружности. Затем спроецировать эскиз на выбранную плоскость с помощью команды Проекция (вкладка Поверхности).

Solid Edge текст эскиз на грани выдавливание текстом

Вопрос №3.

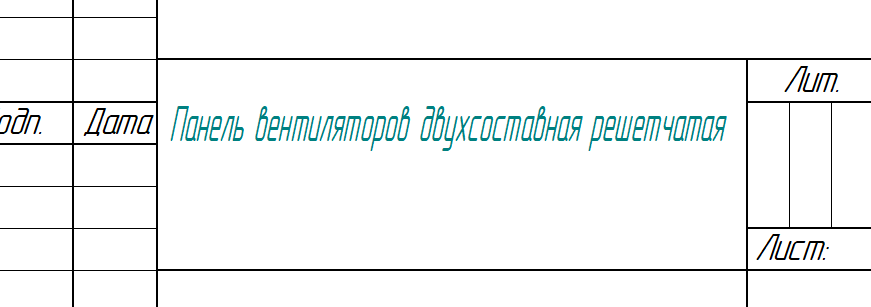

Каким образом перенести слова на другую строку, чтобы при длинном названии детали или сборки в чертеже выполнялись переносы слов?

Solid Edge чертеж настройка перенос слов шаблон основная надпись штамп‍

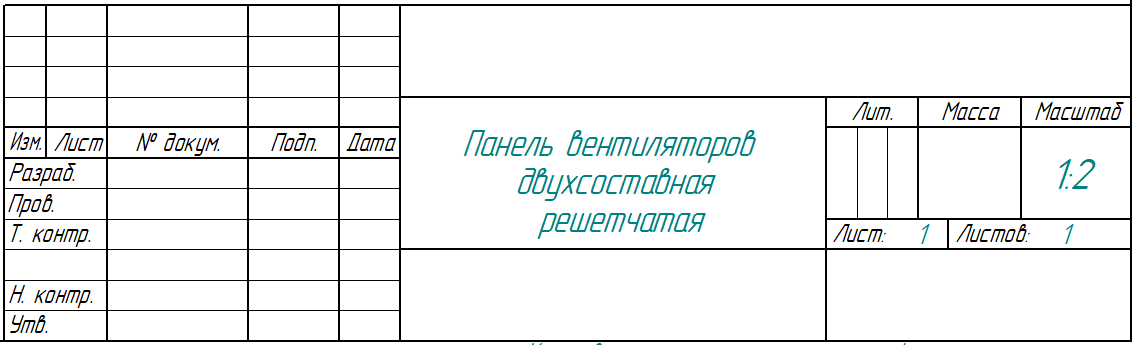

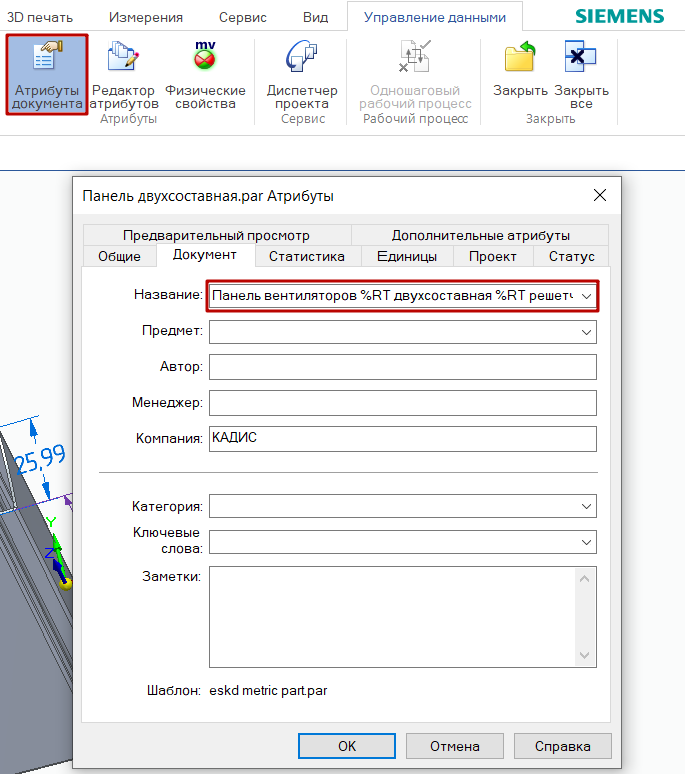

Для добавления переноса слов на новую строку используйте набор символов %RT между словами атрибута (в том случае, если он состоит как минимум из 2-х слов). Например,компонент имеет следующий атрибут Название: "Панель вентиляторов двухсоставная решетчатая". Для того чтобы этот атрибут был автоматически записан в две строки в основной надписи чертежа, необходимо его записать в 3D документе в поле Название в виде "Панель вентиляторов %RT двухсоставная %RT решетчатая".

Solid Edge чертеж настройка перенос слов шаблон основная надпись штамп атрибуты детали сборки название

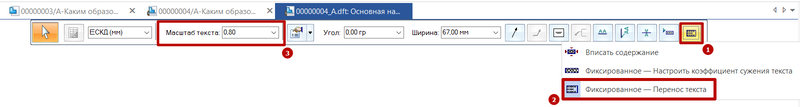

Также попробуйте комбинировать масштаб текста и опции выравнивания.

Solid Edge чертеж настройка перенос слов шаблон основная надпись штамп
Solid Edge чертеж настройка перенос слов шаблон основная надпись штамп

Вопрос №4.

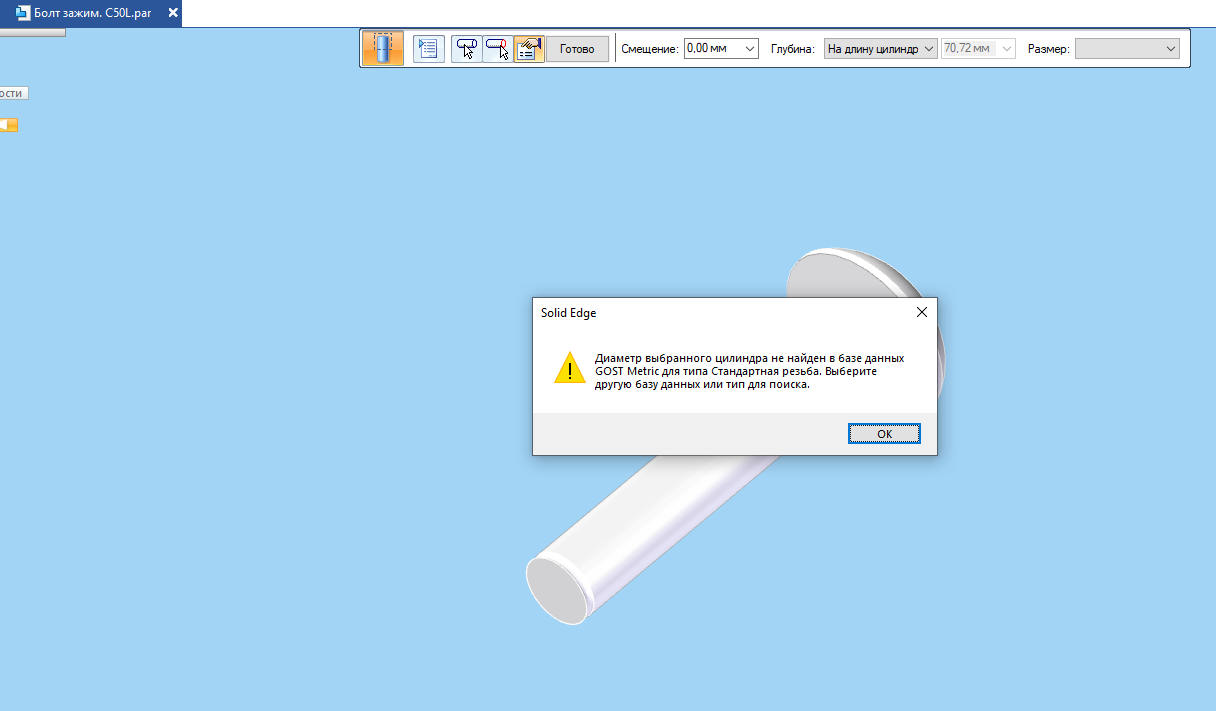

При построении резьбы на ножке болта Solid Edge выдает ошибку.

Solid Edge болт резьба метрическая

Диаметр основания ножки болта должен быть 16 мм для того (было 15,95 мм), чтобы система Solid Edge безошибочно построила резьбу М16.
