CAD

система

Solid Edge Simulation Advanced

ОС: Windows
Полностью на русском
Поставка до 30 календарных дней

Выберите должность:

Выберите день:

ОПИСАНИЕ КОНФИГУРАЦИИ

Solid Edge Simulation Advanced

Расширенный модуль проведения расчётов методом конечных элементов для сотрудников конструкторско-технологических подразделений предприятия. Включает возможности Solid Edge Simulation Standard плюс следующие возможности:

  • тепловой анализ в нестационарной постановке;
  • тепловой анализ в стационарной постановке;
  • гармонический анализ определения отклика конструкции на действие гармонических нагрузок. Позволяет оценить негативные последствия вынужденных колебаний.

Подробное описание (дополнительно к Solid Edge Simulation Standard)

Подготовка модели

  • развитые механизмы задания тепловых нагрузок, включая температуру,тепловой поток, тепловыделение;
  • учет передачи тепла конвекцией, кондукцией, излучением;
  • задание тепловых контактов между деталями в сборке;
  • задание параметров излучения в пространстве и замкнутом объеме.

Доступные анализы

  • линейный анализ теплообмена (стационарный теплообмен) – анализ тепловых режимов модели в состоянии теплового равновесия при заданных тепловых нагрузках и механизмах рассеивания тепла;
  • анализ нестационарного теплообмена – позволяет рассчитать тепловой поток, возникающий из-за разницы температур за период времени, прежде чем процесс перейдет в установившийся режим; возможно отслеживать изменения температуры от исходного состояния до состояния насыщения и оценивать характеристики нагрева и охлаждения на основе результатов, вычисленных на заданных интервалах времени;
  • анализ термоупругости (связанные анализы: стационарный теплообмен + линейная статика, стационарный теплообмен + линейная устойчивость)– позволяет рассчитать напряжения и деформации, возникающие при нагреве, сочетает тепловой анализ со структурным, объединяя исходные данные, расчет и вывод результатов в рамках единого анализа: распределение температуры, результаты по перемещениями деформациям;
  • гармоническая частотная характеристика – динамический анализ, позволяющий оценить влияние вибрации при заданных гармонических частотах, когда внешняя энергия передается системе, находящейся в равновесии; в результате определяется установившийся отклик на динамические колебания при этих частотах, колебательная нагрузка имеет синусоидальный характер.

Пост-процессинг

  • визуализация температурных полей;
  • вывод графиков зависимости полученного отклика от частоты.

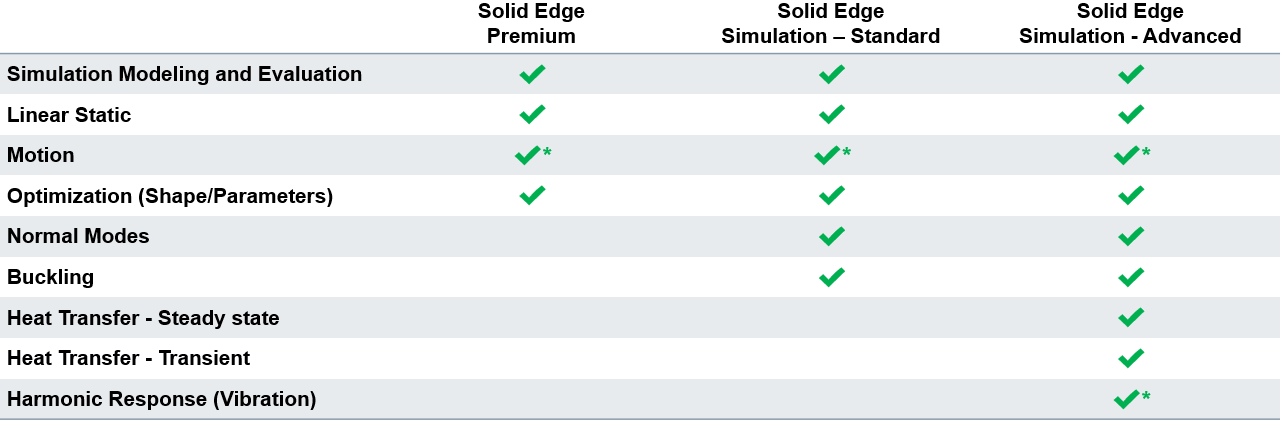

Таблица сравнения продуктов Solid Edge
Solid Edge Premium
Solid Edge Simulation
Premium
Standard
Advanced
Численное моделирование и оценка результатов расчета
V
V
V
Линейный статический анализ
V
V
V
Расширенный анализ кинематики
V
V
V
Оптимизация (по геометрии/параметрическая)
V
V
V
Анализ нормальных форм колебаний
V
V
Анализ устойчивости
V
V
Стационарный теплообмен
V
Теплообмен в переходним режимеи
V
Гармонический отклик
V
