Solid Edge: Уроки для инженера. Выпуск №9

Вопрос №1.

После импортирования геометрии деталь создаётся как набор поверхностей и масса детали равна 0. Сшить их все не получается, как сделать её твердотельной?

Ответ

Не смог найти именно предложенную деталь в STEP файле. Взял произвольно.

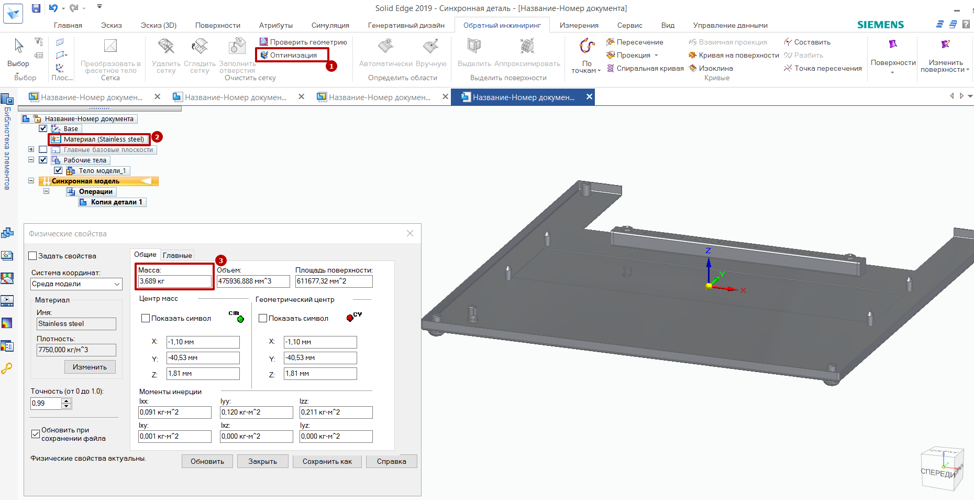

После открытия детали из сборки STEP, делаете Оптимизацию, затем накладываем материал и получаем массу изделия.

КАДИС CADIS советы уроки обучение лицензия Solid Edge как сделать как построить модель

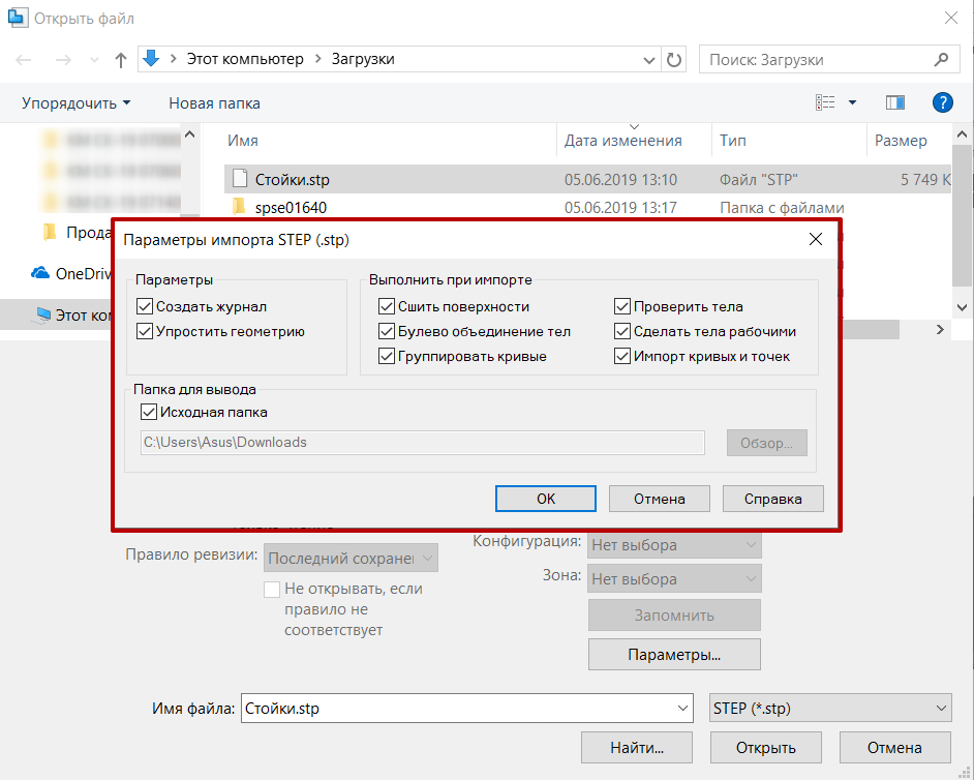

При этом опции открытия STEP следующие

КАДИС CADIS советы уроки обучение лицензия Solid Edge как сделать как построить модель



Вопрос №2.

Как установить постоянный фон рабочей области, чтобы при открытии новых деталей, он не менялся?

КАДИС CADIS советы уроки обучение лицензия Solid Edge как сделать как построить модель



Ответ

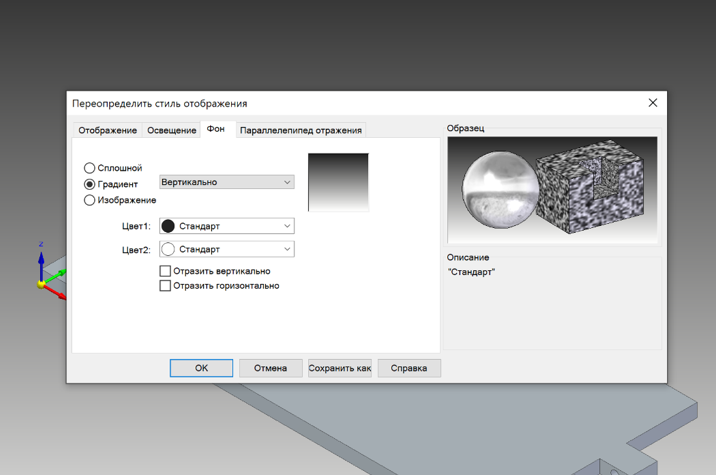

Для этого нужно изменить шаблон, по которому вы создаёте детали, например eskd mm. Откройте файл шаблона детали (C:\Siemens\Solid Edge 20**\Template) , переопределите фон и сохраните шаблон.

Вопрос №3.

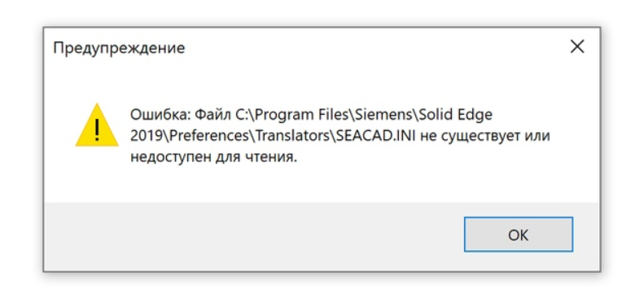

При импорте файла в формате DFX из AutoCAD выскакивает ошибка – SEACAD.INI не существует или недоступен для чтения.

КАДИС CADIS советы уроки обучение лицензия Solid Edge как сделать как построить модель

Ответ

Проблема заключается в SEACAD.ini-файл. Зайдите в regedit.ехе в пути HKEY_CURRENT_USER\Software\Siemens\SolidEdge\Version 2** и удалите папку FileTypes, которая должна решить проблему.



Вопрос №4.

Как исключить ненужные компоненты при создании массива в сборке по эскизу?

Ответ

Отдельные элементы массива нельзя удалить, но их можно отключить. Например, в случае массива из 4 болтов, может требоваться, чтобы один из болтов был короче остальных.

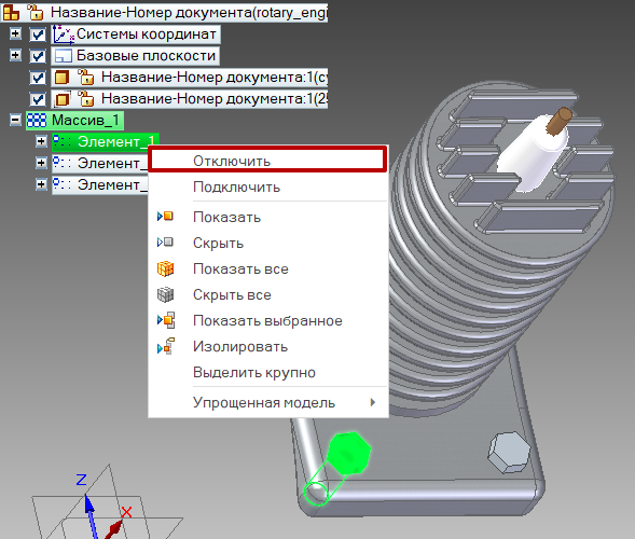

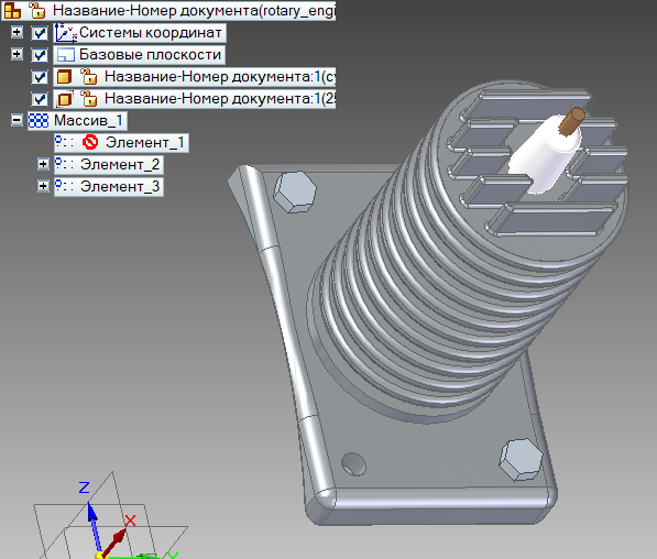

После создания массива болтов можно отключить нужный элемент массива, соответствующий этому болту, в Навигаторе. Затем можно использовать команду Собрать компоненты, чтобы вставить более короткий болт в это место.

При отключении элемента массива происходит соответствующее автоматическое изменение количества элементов в отчете о сборке или спецификации. Например, если отключен один элемент массива из 4 болтов, то значение количества болтов в спецификации будет 3.

КАДИС CADIS советы уроки обучение лицензия Solid Edge как сделать как построить модель
КАДИС CADIS советы уроки обучение лицензия Solid Edge как сделать как построить модель
