PADS HyperLynx DRC

Даже при тщательном планировании и моделировании проекта печатной платы могут возникнуть проблемы электромагнитной совместимости, целостности сигналов и питания. Используя инновационный анализ проверки правил проектирования PADS HyperLynx DRC разработчики могут обнаружить и исправить ошибки в топологии.

PADS HyperLynx DRC представляет собой настраиваемый мощный инструмент для проверки электрических правил проектирования печатных плат. Вместо традиционных проверок печатной платы таких как величина зазора между трассами, граница области трассировки, PADS HyperLynx DRC включает в себя полный набор правил, которые сокращают возможность появления проблем с электромагнитной совместимостью и целостностью сигналов.

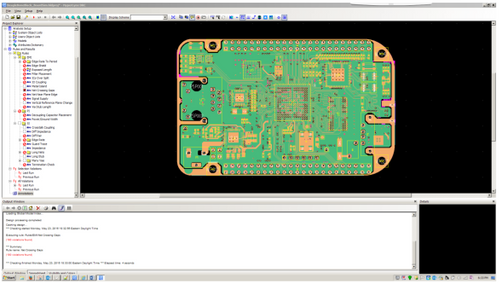

Встроенные правила DRC

Базовый набор проверок правил проектирования с возможностью их адаптации под текущий проект. Благодаря поддержке VBScript и JavaScript вы можете создавать любые собственные правила проектирования, которые также могут использовать ваши коллеги. Автоматическая проверка правил проектирования позволит сократить ошибки и ручные операции, тем самым ускорить процесс разработки.

Результаты проверки правил проектирования укажут на ошибки, которые необходимо устранить до финальной стадии разработки проекта. Найденные нарушения электрических правил могут указать на те места печатной платы, на которые необходимо обратить внимание.

Основные преимущества:

  1. Быстрое обнаружение проблем электромагнитной совместимости (EMI) и целостности сигнала (SI) с помощью восьми встроенных проверок правил проектирования.
  2. Эффективная проверка правил проектирования с использованием усовершенствованного геометрического алгоритма.
  3. Легкий в установке и использовании

Интуитивно понятный и простой в использовании интерфейс

Простой в использовании встроенный пользовательский Мастер установки предложит создать правила проектирования в кратчайшие сроки. Мастер включает в себя такие подсказки как: назначение компонента, описание соединений, описание соединений с шиной питания или «заземления», дискретные компоненты, описание электрических соединений и др.

PADS HyperLynx DRC мастер установки правил проектирования
Мастер установки DRC

Правила проектирования для проверки целостности сигналов и питания

Базовый набор проверок правил проектирования с возможностью их адаптации под текущий проект. Благодаря поддержке VBScript и JavaScript вы можете создавать любые собственные правила проектирования, которые также могут использовать ваши коллеги. Автоматическая проверка правил проектирования позволит сократить ошибки и ручные операции, тем самым ускорить процесс разработки.

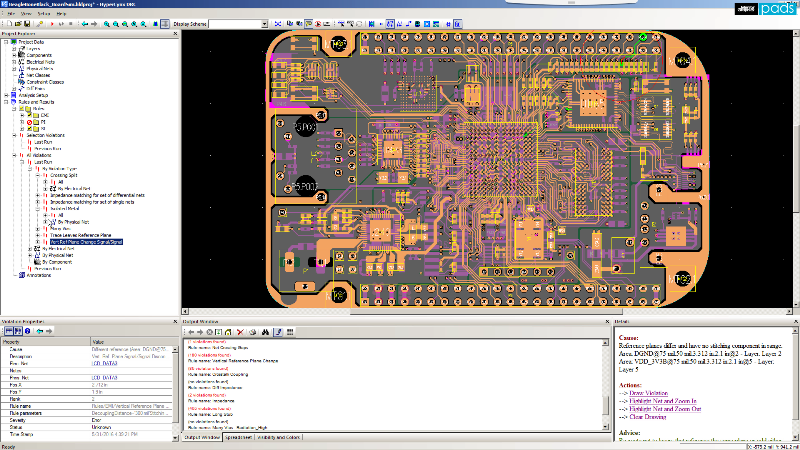

PADS HyperLynx DRC Проверка целостности сигналов и питания
Проверка целостности сигналов и питания

Легко интерпретировать результаты

Результаты проверки правил проектирования укажут на ошибки, которые необходимо устранить до финальной стадии разработки проекта. Результаты проверки могут быть отфильтрованы по: физическому или логическому соединению, нарушению правил DRC или компонента.

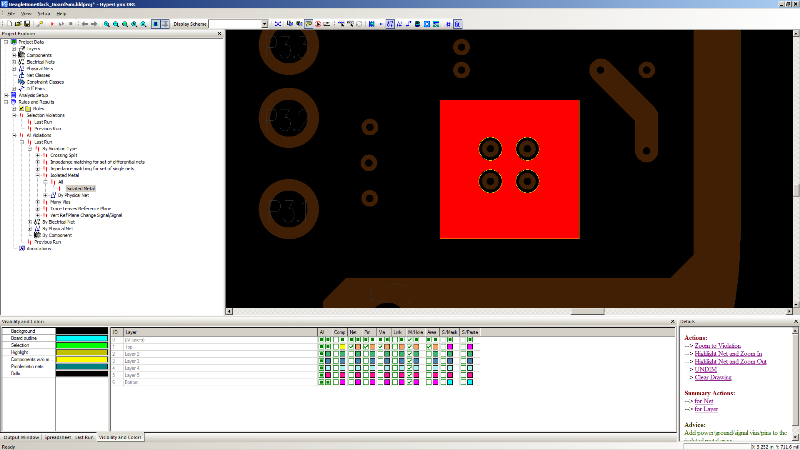

PADS HyperLynx DRC просмотр результатов проверки правил проектирования
Фильтр результатов

Передача нарушений DRC

Вы можете выделять нарушения правил проектирования и оставлять на этом месте заметку с последующей передачей коллегам для быстрого согласования корректировок.

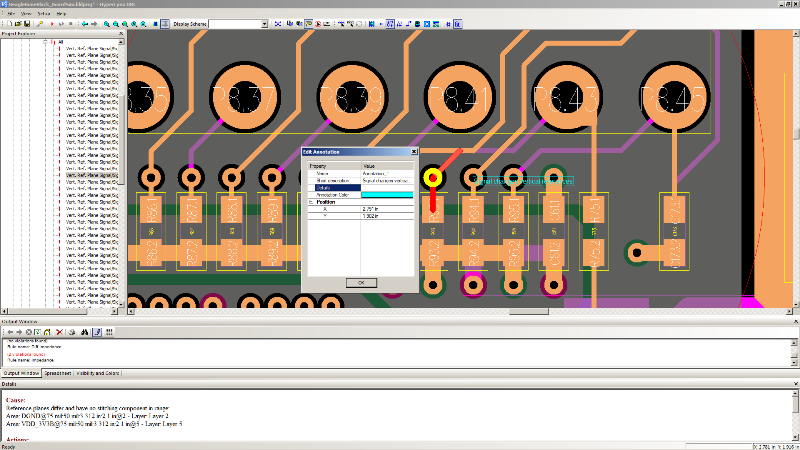

PADS HyperLynx DRC аннотация результатов проверки правил проектирования топологии печатной платы
Аннотация результатов
PADS HyperLynx DRC ‍Каждую ошибку можно снабдить полезными примечаниями
‍Каждую ошибку можно снабдить полезными примечаниями

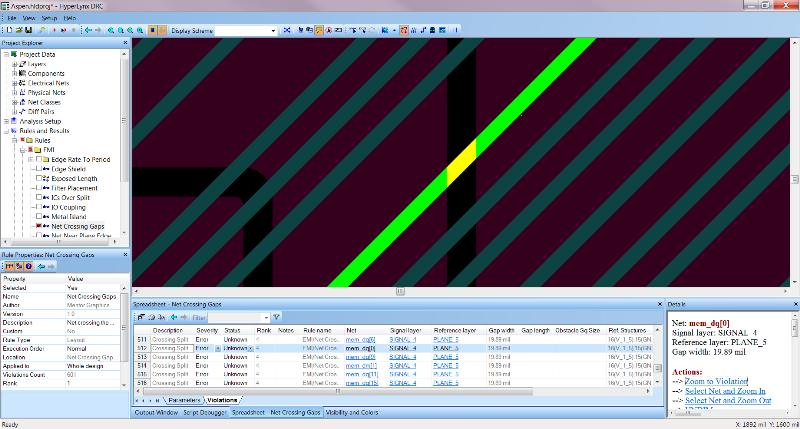

PADS HyperLynx DRC поиск проблем электромагнитной совместимости, целостности сигналов и питания
‍Выполните проверку правил проектирования на печатной плате и устраните проблемы электромагнитной совместимости, целостности сигнала с помощью PADS HyperLynx DRC

Встроенные проверки правил проектирования:

Электромагнитная совместимость / помехи:

  • Островки меди
  • Проверка величины зазора при трассировке шин высокоскоростных сигналов над границей разделения полигонов
  • Уменьшение синфазного излучения при переходе сигнала от одного слоя к другому

Целостность сигналов:

  • Перекрёстные помехи
  • Дифференциальный импеданс
  • Импеданс
  • Длина ответвлений от основной линии передачи
  • Многократные переходные отверстия
