FEMAP v12: Презентация новой версии

Новые функции и обновления

  • Пользовательский интерфейс и визуализация
  • Новые инструменты создания геометрии
  • Препроцессор
  • Постпроцессор
  • Поддержка новых решателей
Новые функции и обновления в Femap v12
Новые функции и обновления в Femap v12

Силуэтные линии

  • Отображение кромок на основе сетки
  • Контролируется углом преломления
Силуэтные линии в Femap v12
Силуэтные линии в Femap v12

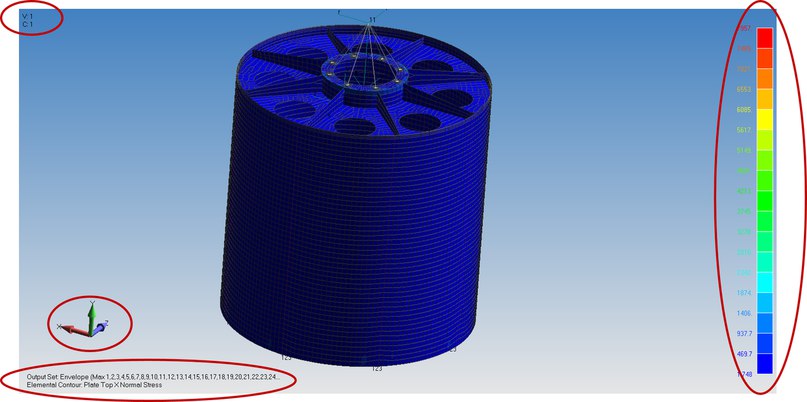

Интерактивные объекты графического окна

  • Легенда
  • Система координат
  • Заголовки
Интерактивные объекты графического окна в Femap v12

При наведении курсора на объект, просто перетащите его в новое местоположение, либо воспользуйтесь интерактивным функционалом для модификации.

Видовой куб

  • Видовой куб создан для быстрого ориентирования модели в графическом окне FEMAP
  • Чтобы воспользоваться стандартной ориентацией модели, нажмите на грань куба Top, Back, Left и т.д
  • При нажатии на ребро куба, модель будет ориентирована под 45 градусов между соответствующими плоскостями, например Top и Left или Top и Back
  • Углы куба используются для изометрического вида модели
  • Стрелки позволяют вращать модель вокруг нормали к экрану
  • Кнопка домой выполняет функции автоматического масштабирования модели в графическом окне FEMAP
Видовой куб в Femap v12
Видовой куб в Femap v12

Интерактивная легенда

  • Наведите курсор на легенду для активации дополнительных возможностей
  • Меняйте местоположение легенды, просто перетаскивая ее по графическому окну
  • Нажмите на стрелку, чтобы вызвать диалоговое окно View Options
  • Выставляйте максимальное и минимальное значение непосредственно на самой легенде и меняйте количество уровней
  • Дискретизация легенды
Интерактивная легенда в Femap v12
Интерактивная легенда в Femap v12

Построение геометрии

  • Новая команда построения поверхностей Ruled/Between Curves
Новая команда построения поверхностей Ruled/Between Curves в Femap v12
Новая команда построения поверхностей Ruled/Between Curves в Femap v12

Новый функционал Meshing Toolbox

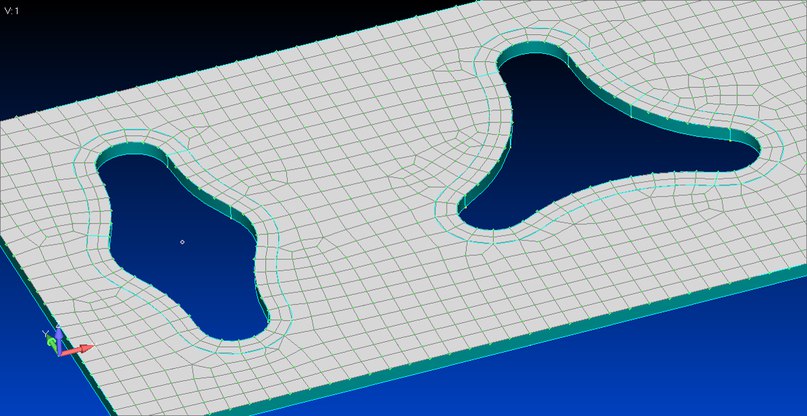

Инструменты Washer и Pad теперь работают не только с круглыми отверстиями, но и с абсолютно любыми вырезами.

Инструменты Washer и Pad теперь работают не только с круглыми отверстиями, но и с абсолютно любыми вырезами в Femap v12
Инструменты Washer и Pad теперь работают не только с круглыми отверстиями, но и с абсолютно любыми вырезами в Femap v12

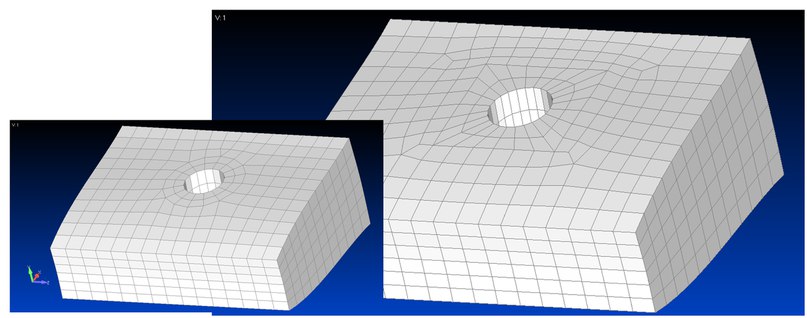

  • Более того, теперь команды Washer и Pad работают с объемной геометрией, автоматически перестраивая объемную сетку.
Команды Washer и Pad работают с объемной геометрией, автоматически перестраивая объемную сетку в Femap v12
Команды Washer и Pad работают с объемной геометрией, автоматически перестраивая объемную сетку в Femap v12

Новый функционал для копирования/переноса объектов

Новый функционал для копирования/переноса объектов в Femap v12
Новый функционал для копирования/переноса объектов в Femap v12

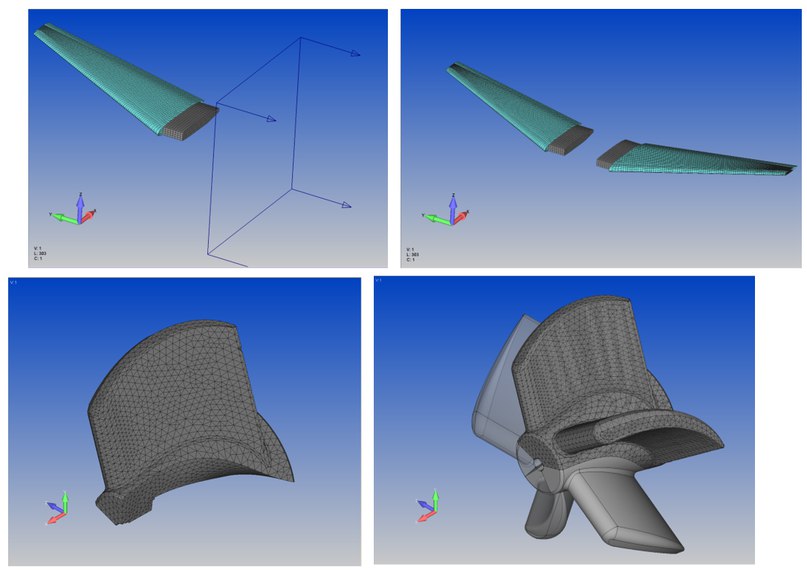

  • Копирование и перемещение любой геометрии вместе с ассоциативной сеткой
  • Различные методы нумерования идентификаторов скопированных объектов
  • Копирование по массиву и дублирование
Копирование и перемещение любой геометрии вместе с ассоциативной сеткой в Femap v12
Копирование и перемещение любой геометрии вместе с ассоциативной сеткой в Femap v12
  • Автоматический повтор команды для пользовательского выбора нового местоположения
Автоматический повтор команды для пользовательского выбора нового местоположения в Femap v12
  • Копирование сетки вместе с ассоциативной геометрией, нагрузками, закреплениями и контактными регионами
Копирование сетки вместе с ассоциативной геометрией, нагрузками, закреплениями и контактными регионами в Femap v12

Beam Centerline Finder

Новый функционал по поиску нейтральных линий и автоматической аппроксимации фермерных конструкций балочными конечными элементами

Подробно про использование команды Centerline можно ознакомиться в нашем видеоуроке Siemens Femap 2019.1. Расчет фермы. Часть I
Beam Centerline Finder, расчет ферм, femap, nastran
Beam Centerline Finder в Femap v12

Дискретная легенда

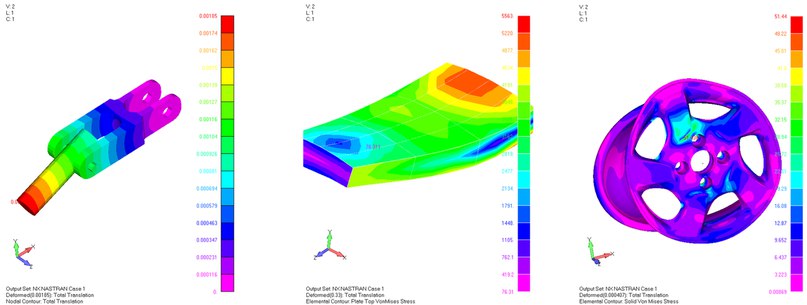

  • Цвета легенды основываются на элементных значениях, либо на диапазоне значений
  • Дополнен функционал диалогового окна Model Data Contour
Дискретная легенда в Femap
Дискретная легенда в Femap v12

Генератор отчетов

  • Диалоговое окно создания отчетов позволяет пользователю управлять настройками
  • Чтение и запись из Femap в Microsoft Word
  • Использует специальные функции для создания отчетов
  • Организовано для технического аналитика
Генератор отчетов в Femap
Генератор отчетов в Femap v12

Поддержка решателей

NX Nastran:

  • Поддержка нелинейного решателя SOL401/402
  • Топологическая оптимизация
  • Улучшена поддержка модуля оптимизации дизайна

ANSYS:

  • Полностью новый транслятор
  • Модернизированы конечные элементы ANSYS

Abaqus:

  • Элементы CBUSH экспортируются как CONN3D2

Релиз новой версии Siemens Femap v12.0 назначен на июнь 2018 года.

Попробуйте Siemens Femap и познакомьтесь с самыми современными возможностями моделирования в пре-/постпроцессоре Femap вместе с вычислительными возможностями ведущего в отрасли решателя Simcenter Nastran.

Посмотрите, как эти комплексные приложения для моделирования и анализа могут помочь Вам сэкономить деньги и сократить время выхода изделия на рынок благодаря оптимизированным проектам, уменьшению числа прототипов и натурных испытаний.

По этой ссылке Вы получите доступ к полной версии Siemens Femap: Base Module с дополнительным модулем Dynamic Response. Нет ограничений по количеству сохранений, размерам моделей или другим факторам, которые ограничивают Вашу способность моделировать и анализировать готовые проекты изделий.
