FEMAP with NX Nastran: Dynamic Response (E502/503)

Динамический модуль Dynamic Response (E502/503) в Siemens Femap включает в себя следующие решения:

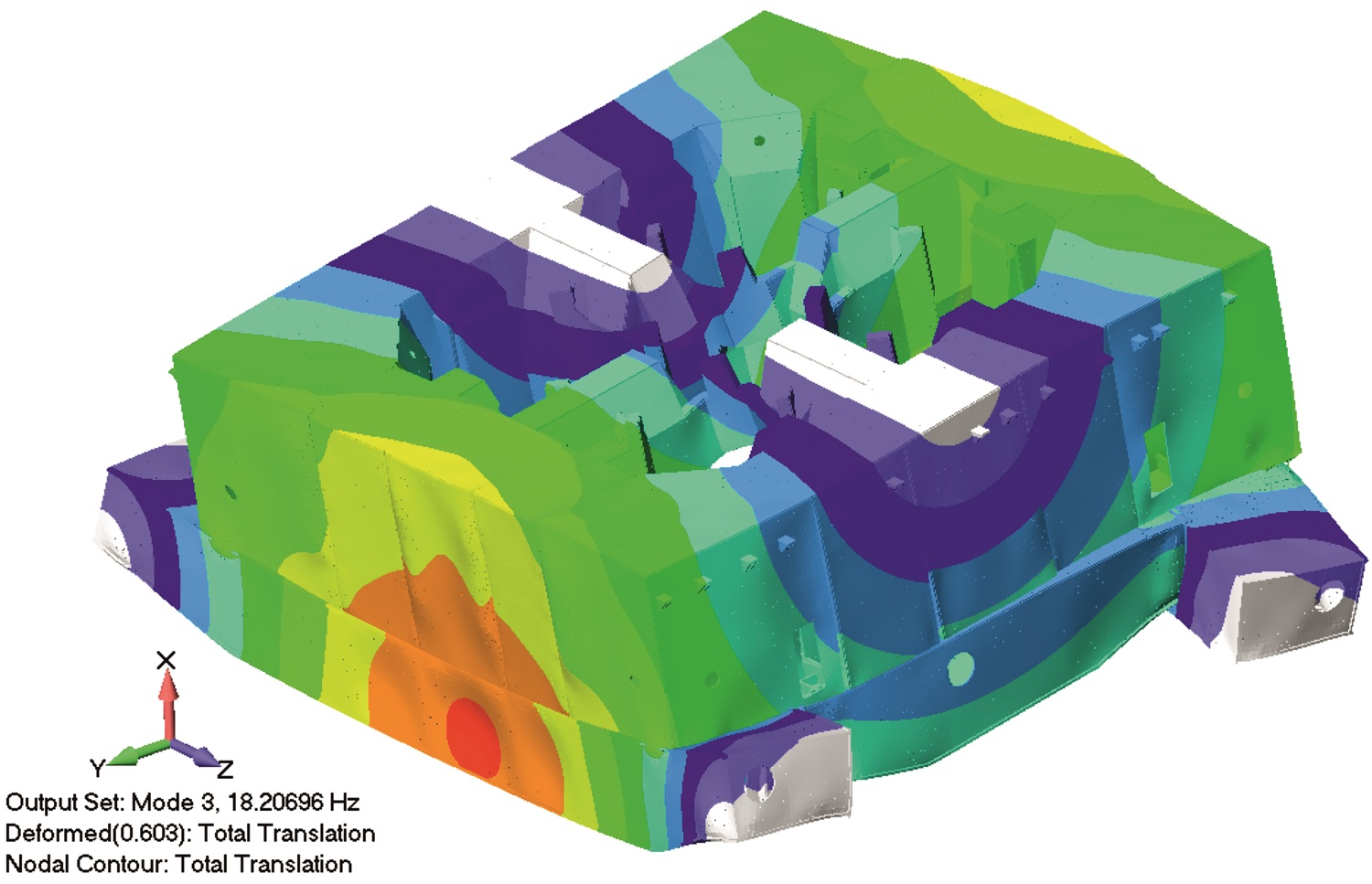

  • ‍Анализ собственных форм и частот (SOL 103, SOL 107). Комплексный анализ собственных значений выполняется, когда необходимо учесть демпфирующие эффекты или комплексные числа. Такой анализ собственных форм и частот используется для анализа аэроупругого флаттера, акустики и т.д.
  • Гармонический анализ прямым (SOL 108) и модальным (SOL 111) методами. Анализ частотной характеристики является эффективным методом нахождения стационарной реакции на синусоидальное возбуждение. Анализ частотной характеристики ограничен линейностью системы. В случае большого объема вычислений возможно отыскание приближенного частотного отклика, что существенно снижает время счета.
Динамический модуль Dynamic Response (E502/503) в Siemens Femap
Динамический модуль Dynamic Response (E502/503) в Siemens Femap
  • Анализ переходных во времени процессов прямым (SOL 109) и модальным (SOL 112) методами. Целью анализа вычисление поведения конструкции, подвергшейся изменяющемуся во времени возбуждению. Переходное возбуждение явно определено во временной области. Все нагрузки, приложенные к конструкции известны в каждый момент времени.
  • Анализ частотного отклика при случайном воздействии. Анализ случайного частотного вибрационного отклика может использоваться для имитации таких эффектов, как землетрясение, колебания давления, вызванные ветром на высоких зданиях и самолетах, и акустическое возбуждение из-за шума реактивных или ракетных двигателей. В виде возбуждения прикладывается функция спектральной плотности мощности (PSD).
  • Акустический анализ (SOL 108, 109, 111, 112).
  • Спектральный анализ. Данный анализ является приближенным методом вычисления пикового отклика от переходного во времени возбуждения. Этот метод используется в гражданском строительстве для прогнозирования пикового отклика компонента на здании, которое подвергается землетрясению; метод также используется в аэрокосмической технике для прогнозирования пикового отклика оборудования в космическом аппарате, который подвергается импульсной нагрузке из-за стадии разделения.
Получение огибающей спектров ответа при сейсмическом воздействии на здания и сооружения в Siemens Femap
Получение огибающей спектров ответа при сейсмическом воздействии на здания и сооружения в Siemens Femap

Поскольку это приблизительный метод, спектральный анализ часто используется в качестве инструмента проектирования. Спектральный анализ состоит из двух частей: генерация спектра ответа и использование спектра в расчете прочности. Спектральный анализ может использоваться при ударных нагрузках и взрывах.

  • ‍Анализ DDAM (SOL187). Это разработанная ВМС США аналитическая процедура оценки прочности конструкции оборудования, подверженного динамической нагрузке, вызванной подводными взрывами (UNDEX).
Необходимо наличие модуля Femap with NX Nastran: Basic (E600/601) или NX Nastran Upgrade for Femap (E500/501)
Модуль Dynamic Response(E502/503) входит в комплект поставки Advanced Bundle (E520/521)
Попробуйте Siemens Femap и познакомьтесь с самыми современными возможностями моделирования в пре-/постпроцессоре Femap вместе с вычислительными возможностями ведущего в отрасли решателя Simcenter Nastran.

Посмотрите, как эти комплексные приложения для моделирования и анализа могут помочь Вам сэкономить деньги и сократить время выхода изделия на рынок благодаря оптимизированным проектам, уменьшению числа прототипов и натурных испытаний.

По этой ссылке Вы получите доступ к полной версии Siemens Femap: Base Module с дополнительным модулем Dynamic Response. Нет ограничений по количеству сохранений, размерам моделей или другим факторам, которые ограничивают Вашу способность моделировать и анализировать готовые проекты изделий.
