Новые возможности FEMAP 11.4 и планы по развитию FEMAP 12.0

В статье описаны новые возможности будущих версий Siemens Femap 11.4 и Femap 12. Особое внимание уделено автоматическому построению осевых линий в Siemens Femap 11.4.

По словам разработчиков, новая версия Siemens Femap 11.4 практически завершена, официальные подробности будут уже скоро, но мы уже сейчас можем рассказать Вам про несколько нововведений, которые удалось узнать от группы разработчиков Femap и Nastran.

Автоматический расчет ферм

Первое, о чем хотелось бы упомянуть, это автоматическое построение осевых линий для балочных конструкций подобного типа.

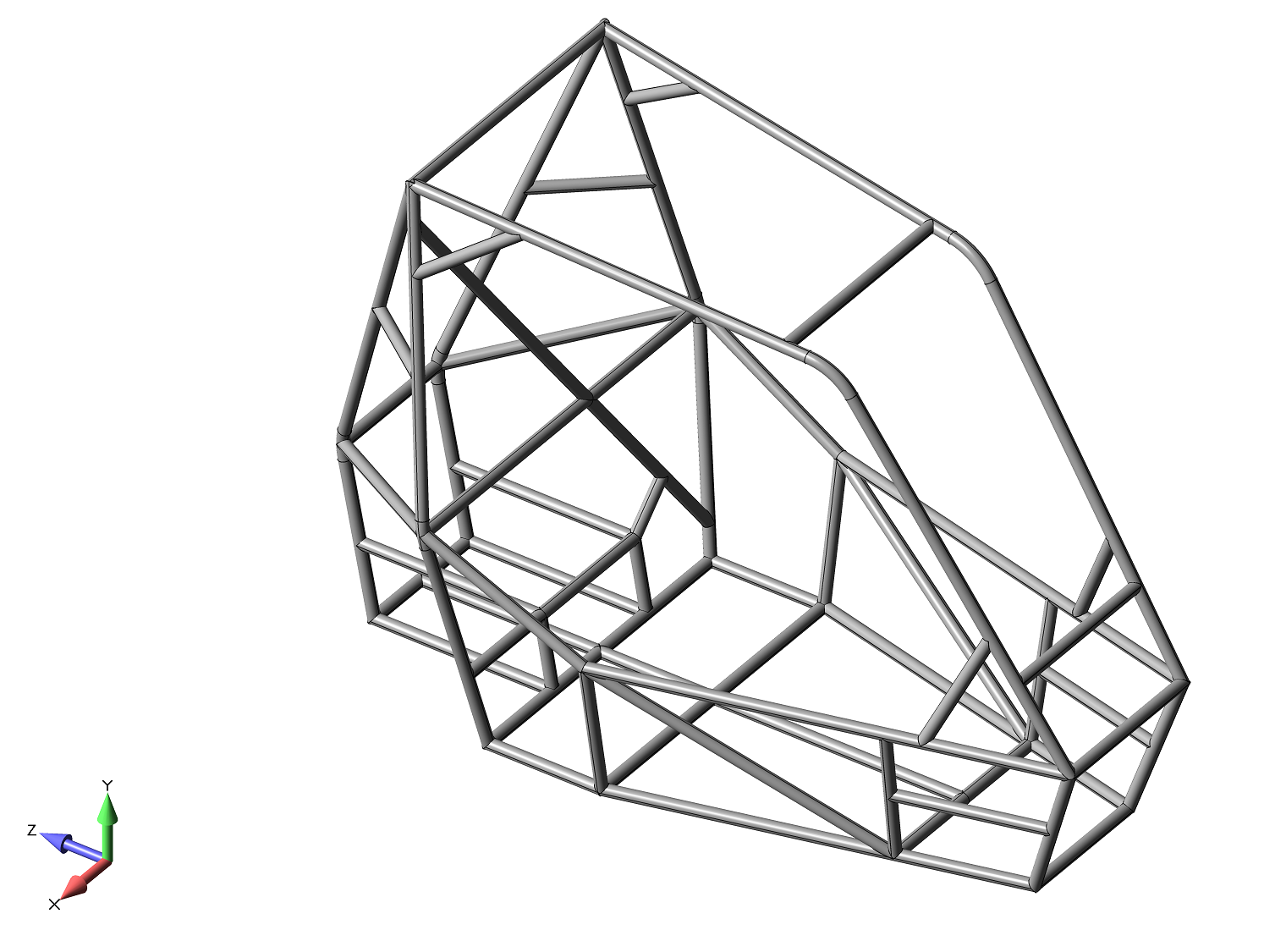

femap 11.4 cadis, Автоматическое построение осевых линий по 3D-геометрии в Siemens Femap 11.
Автоматическое построение осевых линий по 3D-геометрии в Siemens Femap 11.4

В несколько нажатий левой кнопки мыши Siemens Femap построит осевые линии, что существенно облегчит работу инженеру по подготовке модели к аппроксимации балочными конечными элементами. И чем тяжелее модель, тем больший прирост производительности получит пользователь.

API

На данный момент для Siemens Femap 11.3 реализована beta-версия API. Встраиваемый код автоматически построит осевые линии по твердотельной геометрии и отключит видимость объемных тел, которые он обработал, для того, чтобы можно было увидеть для каких тел были построены осевые линии.

Для этого необходимо скопировать код из текстового файла (открыть файл), запустить команду Tools, Programming, API Programming, вставить текстовый файл и нажать кнопку Play (F5).

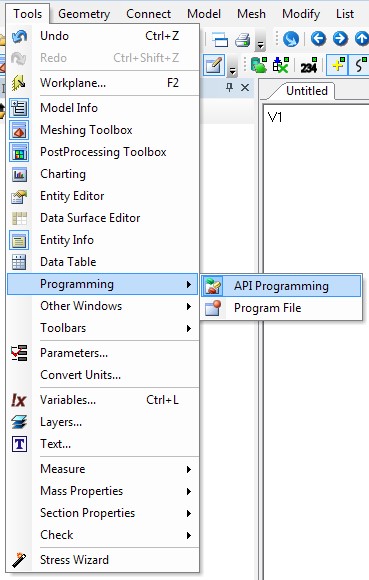

femap 11.3 cadis, Запуск API из графического интерфейса Siemens FemapЗапуск API из графического интерфейса Siemens Femap
Запуск API из графического интерфейса Siemens Femap

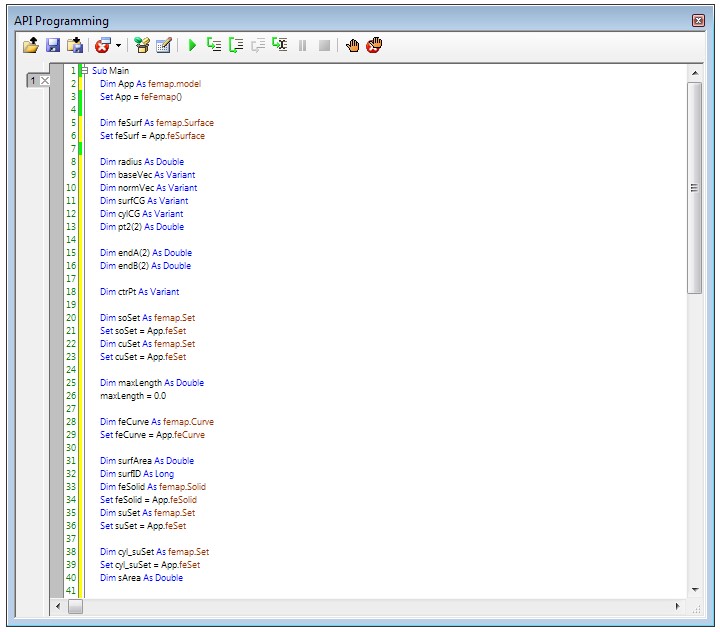

femap 11.4, API по автоматической генерации осевых линий в Siemens Femap 11.3, API femap, nastran
API по автоматической генерации осевых линий в Siemens Femap 11.3

Поскольку данный API является тестовым (полный функционал будет раскрыт в версии Siemens Femap 11.4), некоторые операции придется доделывать вручную, такие как дотягивание или обрезка линий и построение серединных сплайнов в местах, где трубки не являются прямыми (для этого рекомендуем использовать команду Geometry, Curve Spline, Midspline).

femap 11.4, nastran, использование команды Geometry, Curve Spline, Midspline для построения осевых линий на криволинейных участках модели
Использование команды Geometry, Curve Spline, Midspline для построения осевых линий на криволинейных участках модели

Чтобы вынести API в отдельную команду, в левом верхнем углу диалогового окна API Programming необходимо нажать кнопку Save, ввести название BAS-файла, например, Midspline и сохранить в директории FEMAPv113\api, предварительно создав новую папку. Теперь команда будет доступна для вызова через панель инструментов Custom Tools.

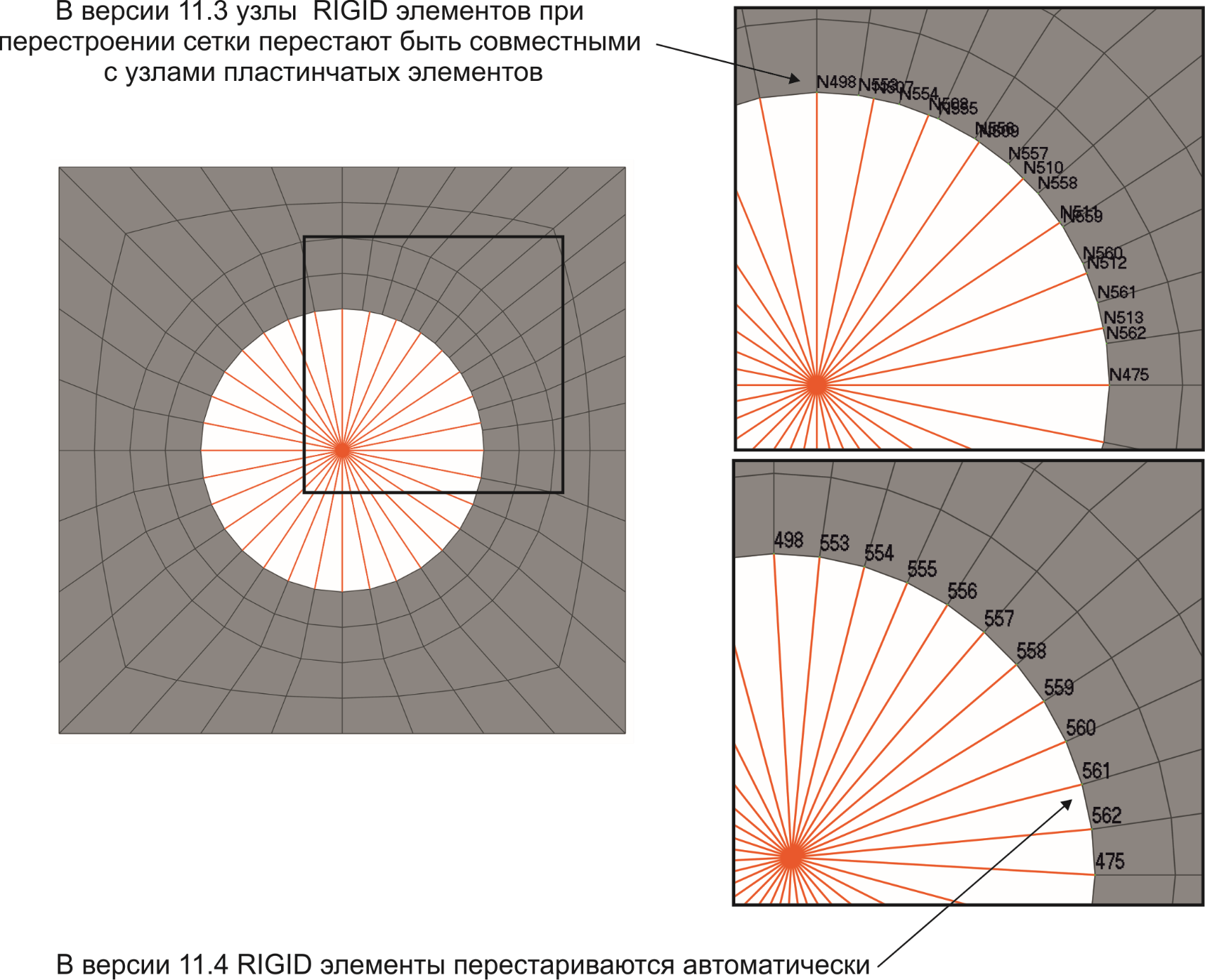

Автоматическое обновление RIGID элементов

Добавится автоматическое обновление RIGID-элементов во время использования инструментов Meshing Toolbox, таких как Mesh Sizing и Mesh Surface, чего действительно не хватало в предыдущих версиях, когда после перестроения сетки в интерактивном режиме возникала необходимость заново создавать RIGID-элементы. Новый функционал существенно ускорит работу с большими КЭ-моделями.

Автоматическое обновление RIGID элементов в Siemens Femap 11.4, rbe, rbe2, rbe3, nastran, r-elements
Автоматическое обновление RIGID элементов в Siemens Femap 11.4

Также разработчики обещают увеличение общей производительности отображения графики, особенно это заметно будет при работе с крупными проектами.

Про остальные нововведения команда FEMAP пока умалчивает, знаем только то, что уже ведется работа над версией Siemens Femap v11.4.1, которую обещают выпустить этим летом, с полной модернизацией графического интерфейса для модулей Thermal, Advanced Thermal и Flow. В дополнение к новому интерфейсу на данный момент ведется работа по интеграции графического представления тепловых расчетов в высокопроизводительную графику.

Работа над версией Siemens Femap v12, которая должна выйти в начале следующего года, идет полным ходом, основные улучшения коснутся NX Nastran: его нелинейного функционала в решателе SOL401 и модернизации/поддержке модуля топологической оптимизации Topology Optimization.
