PADS HyperLynx DC Drop

PADS HyperLynx DC Drop позволяет найти проблемы связанные с падением напряжения в цепях питания. Оцените падение напряжения с помощью быстрого и точного анализа областей с максимальной плотностью тока. Точные результаты анализа доступны как в графическом, так и текстовом формате, что позволяет распознать нарушения распределения питания легким и быстрым способом.

PADS HyperLynx DC Drop позволяет найти проблемы связанные с падением напряжения в цепях питания
PADS HyperLynx DC Drop позволяет найти проблемы связанные с падением напряжения в цепях питания

Найдите проблемы в цепях питания перед изготовлением печатной платы

Непредвиденное падение напряжения в цепях питания могут стать причиной сбоя в работе устройства.

PADS HyperLynx DC Drop Найдите проблемы в цепях питания перед изготовлением печатной платы
Найдите проблемы в цепях питания перед изготовлением печатной платы

Быстрая оценка падения напряжения

Быстрое получение точных результатов. Определите области с чрезмерной плотностью тока и проанализируйте порядок слоев печатной платы.

PADS HyperLynx DC Drop Определите области с чрезмерной плотностью тока и проанализируйте порядок слоев печатной платы
Определите области с чрезмерной плотностью тока и проанализируйте порядок слоев печатной платы

Проверка цепей распределения питания

Оптимизируйте трассировку распределения цепей питания (PDN).

Основные преимущества

  1. Легкий в использовании.
  2. Быстрый анализ падения напряжения в цепях питания вследствие потерь меди в элементах цепи питания (полигоны, дорожки) при плотной компоновке печатной платы.
  3. Возможность проведения интерактивного и пакетного моделирования.
  4. Позволяет легко исследовать толщину и различные материалы проводника.
  5. Определяет области с чрезмерной плотностью тока.

Анализ целостности питания - одна из самых актуальных задач при разработке электронных устройств. Для обеспечения работы современных цифровых и аналоговых микросхем требуются несколько значений напряжений питания. Одновременно с уменьшением напряжения питания, увеличивается ток потребления. Сокращение запаса напряжения питания приводит к тому, что печатные платы менее устойчивы к потерям напряжения в цепях электропитания (PDN).

Достаточен ли ваш PDN для правильной работы?

Обнаружение и устранение проблем потери напряжения в цепях питания (DC Drop) возможно при использовании мощного программного продукта PADS HyperLynx DC Drop. Инженеры по разработке печатных плат и специалисты по обеспечению целостности сигналов могут использовать DC Drop для получения результатов моделирования в считанные секунды, без необходимости прохождения недельного курса обучения по программному обеспечению. Решение проблем потери напряжения в цепях питания на ранних этапах разработки печатной платы поможет вам сократить количество прототипов и быстрее выйти на рынок, создав более надежные устройства.

Результаты интерактивного моделирования

Интерактивное моделирование DC Drop легко настроить и использовать. Простые и удобные диалоговые окна позволяют быстро промоделировать ваши проекты. Выберите цепь, которую необходимо проанализировать, назначьте источник питания и нагрузку, получите результаты моделирования. В дополнение к графическим результатам, вы также получаете отчет о всех напряжениях и токах на всех выводах и переходных отверстиях вашего PDN.

Результаты моделирования «подсвечивают» соответствующие компоненты, контакты и переходные отверстия. В дополнение к отображению падения напряжения, интерактивный просмотрщик отображает области с чрезмерной плотностью тока.

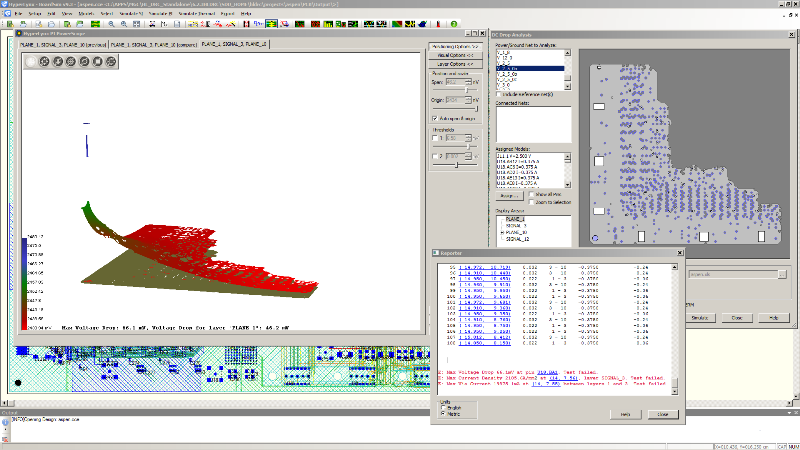

PADS HyperLynx DC Drop Результаты моделирования «подсвечивают» соответствующие компоненты, контакты и переходные отверстия
Результаты моделирования «подсвечивают» соответствующие компоненты, контакты и переходные отверстия

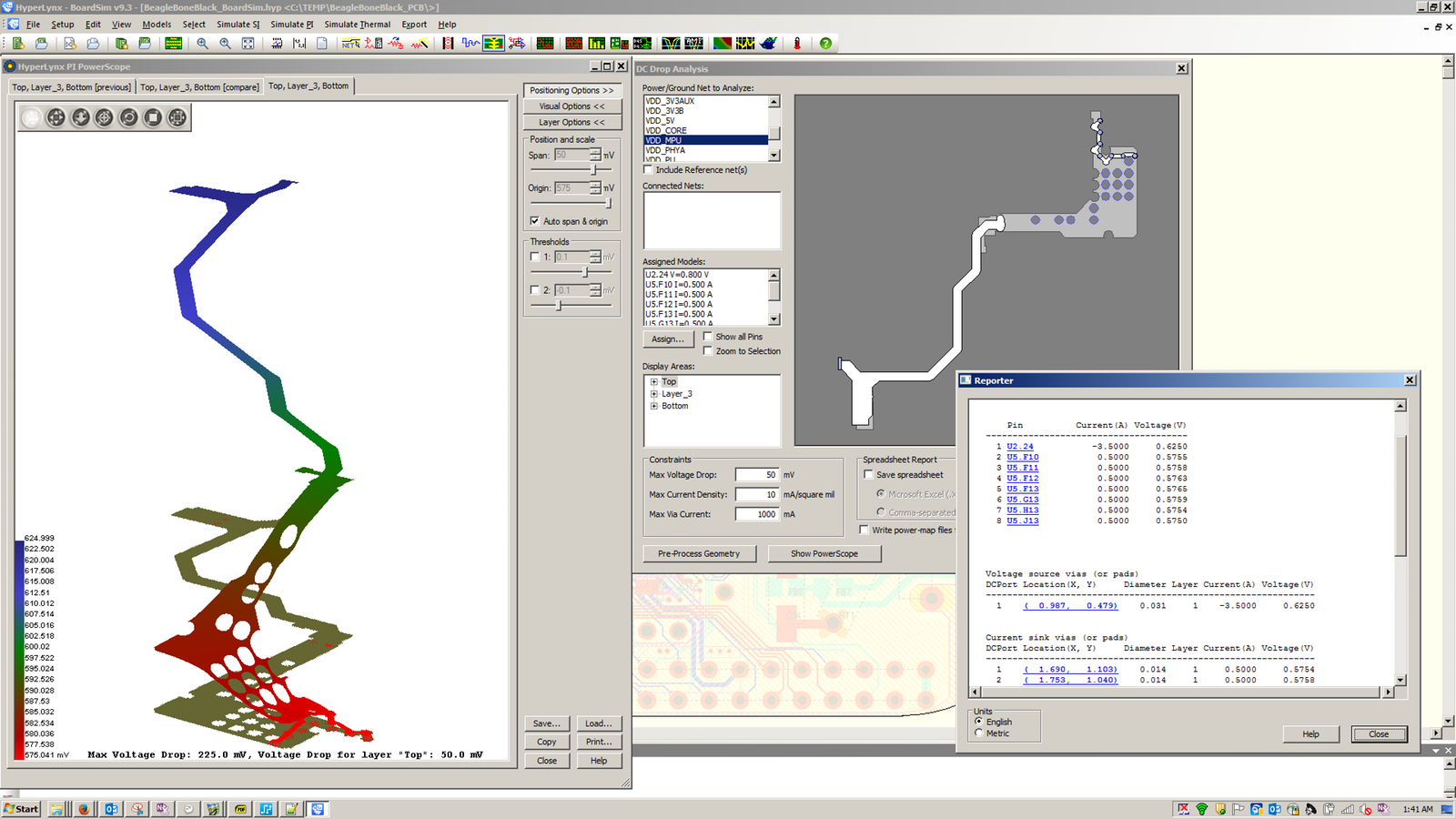

PADS HyperLynx DC Drop В дополнение к графическому результату, пользователю доступен отчет о всех напряжениях и токах на всех выводах и переходных отверстиях вашего PDN
В дополнение к графическому результату, пользователю доступен отчет о всех напряжениях и токах на всех выводах и переходных отверстиях вашего PDN

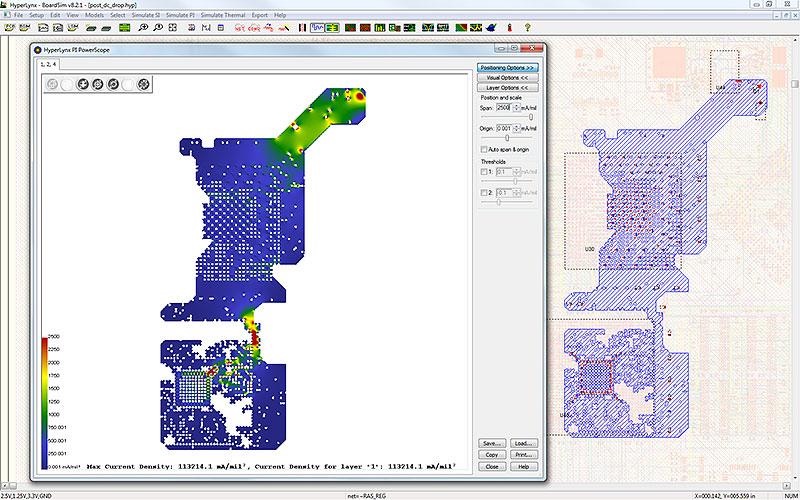

PADS HyperLynx DC Drop Интерактивное отображение области с чрезмерной плотностью тока
Интерактивное отображение области с чрезмерной плотностью тока



Моделирование в пакетном режиме

Моделирование в пакетном режиме позволяет инженерам проверять падение напряжения на любом количестве цепей питания на всей печатной плате. При интерактивном моделировании сохраняется вся информация модели, а при проведении моделирования в пакетном режиме диалоговое окно позволяет вводить данные для всех источников в одном диалоговом окне. Подробный отчет на основе HTML содержит интерактивные ссылки для просмотра нарушений с кратким описанием цепей.

PADS HyperLynx DC Drop Подробный отчет на основе HTML содержит интерактивные ссылки для просмотра нарушений с кратким описанием цепей
Подробный отчет на основе HTML содержит интерактивные ссылки для просмотра нарушений с кратким описанием цепей

Подробнее о PADS: https://www.cad-is.ru/pads

По вопросам приобретения, бесплатного тестирования и любым другим вопросам, пожалуйста, обращайтесь:
📨  info@cad-is.ru 📞 7 (495) 175-571-4 или через форму обратной связи: https://www.cad-is.ru/forms/price
