Solid Edge: Техническая документация

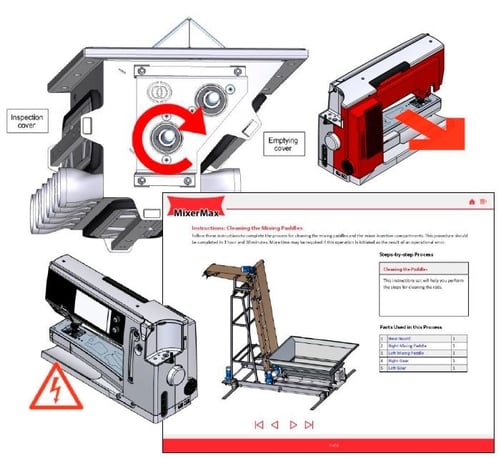

В Solid Edge ST10 появились расширенные функции быстрой подготовки технической документации на процессы изготовления и сборки изделия, обучающих руководств, перечней технических характеристик и многих других типов документов. Модуль Solid Edge Ilustrations создает иллюстрации непосредственно на основе геометрии моделей и конструкторско-технологической информации, а модуль Solid Edge Document предназначен для подготовки многостраничных документов с настраиваемым форматом. Интеграция этих двух модулей позволила реализовать подготовки пошаговых инструкций на основе разнесённых видов сборки и с учетом наличия различных конфигураций сборки изделия. В частности, в одном и том же документе допускается применять различные 3D-модели. При внесении изменений в модели документы, подготовленные в Solid Edge, обновляются автоматически.

Статья подготовлена по материалам компании Siemens PLM Software
