SOLIDWORKS. Обзор обновленного приложения «Сварные конструкции» в программе старше 2018 версии.

Статья посвящена обзору новых возможностей модуля «Сварные конструкции» в версиях SOLIDWORKS выше 2018.

Во-первых, стоит сказать, что приложение полностью переработали. Изменения касаются в первую очередь принципа построения.
Теперь есть два варианта построения:
Первый- традиционный, который подразумевает, что построение будет вестись по средству трехмерного эскиза;
Второй- новый способ, он заключается в том, что построение ведется с помощью эскиза на плоскости и множества вспомогательных плоскостей. Как раз этот метод мы и разберем.

Первым делом вызываем панель инструментов.

Панель инструментов

Панель инструментов/Структурная система

Начинаем с подготовки модели:

1. Создаем эскиз на плоскости;

2. Создаем еще несколько вспомогательных плоскостей;

3. Создаем еще пару эскизов.

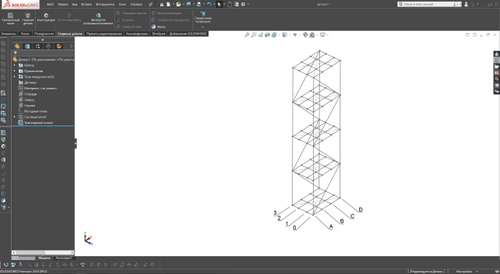

Подготовка модели

Затем создаем структурную связь и настраиваем конструкцию.
Выбор профиля и настройка профилей происходит аналогично, как и в прошлых версиях программы.

Выбираем эскизы и строим профили.

Построения профиля по эскизам

А теперь самое интересное — построение перемычек и связей между уже созданными конструкциями можно построить при помощи функции «Вспомогательные структурные системы».

Вспомогательные структурные системы

Здесь мы выбираем базовые пары элементов, а в поле «Опорная плоскость» выбираем соответствующие плоскости.

Разделка кромок происходит в автоматическом режиме, с возможностью изменения характера соединения.

Итоговая конструкция

В итоге, мы можем пользоваться полностью переработанным приложением, в котором сочетаются, как новые возможности, так и традиционные методы проектирования металлоконструкций. В общем процесс работы стал более автоматизированным.
Так же можно создавать чертежи и получать спецификации.
