Solid Edge: Проектирование оснастки

Скачать брошюру Описание Solid Edge.pdf
Статья о проектировании пресс форм

Оснастка в широком понимании этого слова представляет собой любые вспомогательные приспособления и устройства, необходимые в процессе изготовления какого-либо изделия. К оснастке можно отнести средства технологического оснащения (станочные приспособления), вспомогательные устройства для сборки и испытаний изделия, контрольно-измерительные приспособления, а также инструментальная оснастка для штамповки, литья пластиков и металлов под давлением. Примером оснастки может служить как очень простое устройство, состоящее из десятка-двух деталей, так и весьма сложное изделие, например, штамп последовательного действия. Но общим в проектировании всей номенклатуры оснастки, как простой, так и сложной, является наличие уже спроектированного основного изделия или его части в виде конструкторской документации и/или 3D моделей, служащих исходными данными для проектировщиков оснастки.

проектирование оснастки Solid Edge Mold Tooling пресс формы cadis кадис

Очень часто в проектировании оснастки используется метод нисходящего проектирования, позволяющий начать проектирование оснастки с определения необходимых деталей, опорных поверхностей, служащих для закрепления детали или заготовки. Solid Edge в полной мере способствует использованию этого метода за счёт развитых средств работы в контексте сборки и создания необходимых межмодельных (транзитивных) связей.

Прежде всего, в сборку оснастки помещаются исходные данные в виде ассоциативной копии отдельной детали или сборочной единицы. Далее, создавая компоненты оснастки в контексте сборки с геометрией исходных данных, конструктор имеет возможность привязываться к этой геометрии за счёт ассоциативного проецирования рёбер в эскизы, транзитивного копирования тел/поверхностей или связывания ключевых переменных из компонентов исходных данных между проектируемыми компонентами оснастки. Возможность «замораживать» транзитивные связи, как отмечалось выше, позволяет управляемо проводить изменения, в случае, если исходные данные (геометрия основного изделия) изменены.

проектирование оснастки Solid Edge Mold Tooling пресс формы cadis кадис

Таким образом, проектировщик оснастки может начинать работу даже в том случае, когда проектирование самого изделия ещё не завершено. За счёт постоянно поддерживаемых и управляемо обновляемых транзитивных связей, процесс внесения изменений прозрачен и быстр и позволяет фактически вести параллельную работу конструктора основного изделия и конструктора оснастки. Это позволяет существенно снизить временные затраты на выпуск конечного изделия и удешевить процесс проектирования и выпуск комплекта КД для всего изделия.

Штампы и пресс-формы являются особым классом инструментальной оснастки, исходными данными для проектирования которых является получаемая в процессе штамповки или литья деталь. Как правило, проектированию собственно прессформы предшествует этап подготовки модели отливаемой детали. На этом этапе проводится анализ уклонов детали и добавление этих уклонов, если таковые не были предусмотрены конструктором.

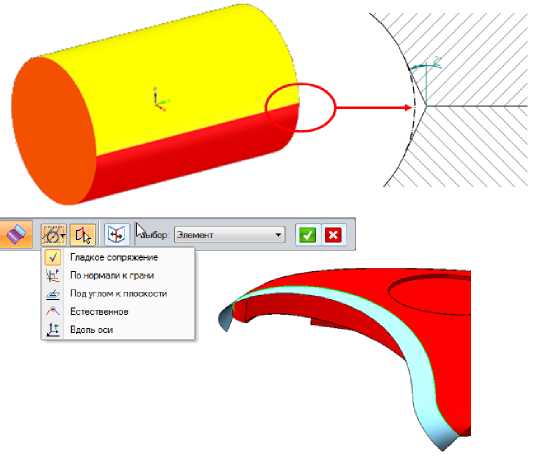

Незаменимым подспорьем при создании модели отливки являются развитые средства поверхностного моделирования. В частности, построение кривой изоклины и линейчатых поверхностей. Эти инструменты позволяют быстро создать модель отливки с гарантированным извлечением из пресс-формы за счёт придания особой формы поверхностей детали, прилегающих к плоскости разъёма.

Широкий набор средств проектирования сложных пластиковых деталей и инструментов поверхностного моделирования дополняется средствами полного цикла проектирования пресс-форм.

проектирование оснастки Solid Edge Mold Tooling пресс формы cadis кадис

Solid Edge предлагает специальную    среду проектирования одно- и многоместных пресс-форм для литья пластмасс под давлением. Эта среда носит название Mold Tooling и представляет собой мастерпроцесс, пошагово ведущий конструктора    от определения детали до выпуска документации и ориентированный    на быстрое достижение результата. Автоматическое и    полуавтоматическое построение поверхности разъема и автоматическое построения форм-блоков матрицы и пуансона решает наиболее сложную задачу — построение формообразующих поверхностей. Однако прессформа — это не только матрица и пуансон.

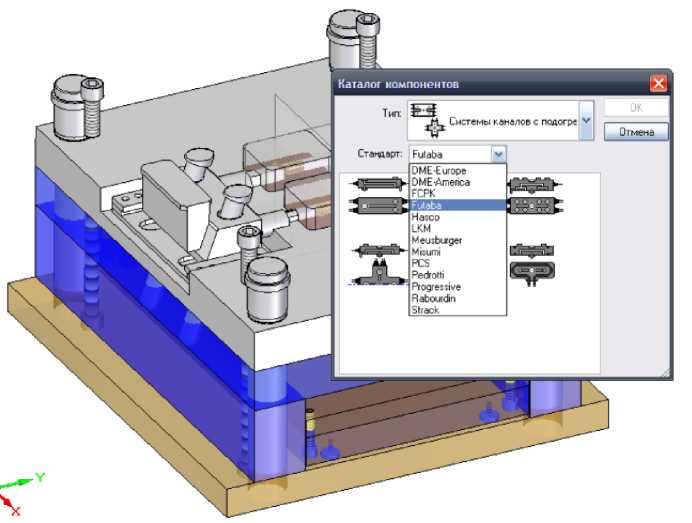

Solid Edge использует набор каталогов стандартных комплектующих (HASCO, DME, Futaba, MISUMI и пр.) для автоматического и полуавтоматического создания всего механизма формы. Направляющие кольца, литниковые втулки, выталкиватели и прочие стандартные детали размещаются в оснастке формы одновременно с построением необходимых отверстий в плитах. Каждая стандартная деталь содержит информацию о способе своего размещения, например, в каких плитах выталкиватель располагается в плотном отверстии, в каких — с зазором, как обрезается выталкиватель по формообразующим поверхностям и пр. Литниковые каналы и каналы охлаждения строятся по простым конструктором в общей сборке прессформы. Система самостоятельно располагает их в соответствующих деталях оснастки согласно конфигурации, заданной пользователем. Ползуны (подвижные вставки) также строятся в полуавтоматическом режиме с использованием стандартных деталей из каталогов, либо добавляются в проект пресс-формы из существующих файлов на диске.эскизам,    которые    создаются конструктором в общей сборке прессформы. Система самостоятельно располагает их в соответствующих деталях оснастки согласно конфигурации, заданной пользователем. Ползуны (подвижные вставки) также строятся в полуавтоматическом режиме с использованием стандартных деталей из каталогов, либо добавляются в проект пресс-формы из существующих файлов на диске.

проектирование оснастки Solid Edge Mold Tooling пресс формы cadis кадис

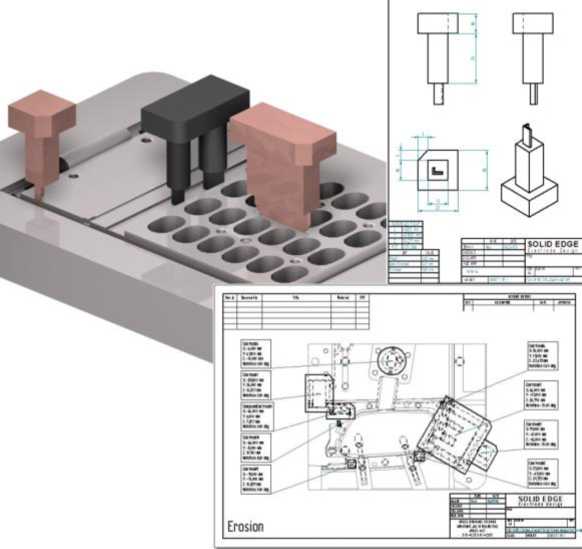

Модуль проектирования электродов Electrode Design для электроэрозионной обработки позволяет автоматизировать проектирование оснастки для производства пресс-форм. Этот модуль учитывает материал электрода и автоматически рассчитывает зазоры на обработку. Чертежи для обработки электродов и электроэрозионной обработки создаются в автоматизированном режиме.

Следует отметить, что приложения Mold Tooling и Electrode design не входят ни в один стандартный пакет Solid Edge и приобретаются отдельно. Они могут работать с любым пакетом, от Foundation до Premium. В некоторых случаях (например, простые одногнёздные формы с плоской поверхностью разъёма отливаемой детали) для проектирования пресс-форм целесообразно будет использование базового функционала Solid Edge проектирования в контексте сборки, т.к. названные приложения довольно существенно увеличивают стоимость рабочего места конструктора.
