Исправление бага с Bolt Preload на солидах в Femap 2019.1

В Femap 2019.1 есть баг с предварительным натяжением сразу нескольких болтов сделанных объемными элементами. В Femap 2020.1 этот баг исправлен. Статья будет полезна тем, кто еще не обновлялся.

Но есть трюк, который позволяет обойти этот баг.

1. Создаем отдельный Load Set для внешних нагрузок и для каждого болта:

Дерево проекта Model Info, ветка нагрузок Loads

2. С помощью команды Model, Load, Combine объединяем натяжение болтов. Очень важно в разделе Set Type выставить параметр Nastran LOAD Combination:

Диалоговое окно комбинирования нагрузок Combine Load Sets

3. В дереве проекта появится новый Load Set содержащий предварительное натяжение болтов:

Скомбинированная нагрузка из болтовых нагрузок отображается с масштабными коэффициентами

4. В настройках анализа NASTRAN Bulk Data Options в разделе Manual Control нажимаем кнопку End Text для вставки специального кода:

Диалоговое окно настроек анализа NASTRAN Bulk Data Options


5. Копируем код NASTRAN:
$$
$$
BOLTLD       999     1.0     1.0       3     1.0       4
$$
$$


И вставляем в диалоговое окно Analysis Text. Цифры 3 и 4 это SID болтовой нагрузки, а 1.0 - масштабный коэффициент:

Вставка текстового кода в dat-файл в конце раздела Bulk Data с помощью кнопки End Text (On)

6. Переходим в настройки Master Request and Conditions и нажимаем кнопку End Text:

Вставка текстового кода в dat-файл в конце раздела с граничными условиями

7. Вставляем BOLTLD = 999:

8. В диалоговом окне Boundary Conditions задаем внешнюю нагрузку и натяжение болтов:

Диалоговое окно граничных условий

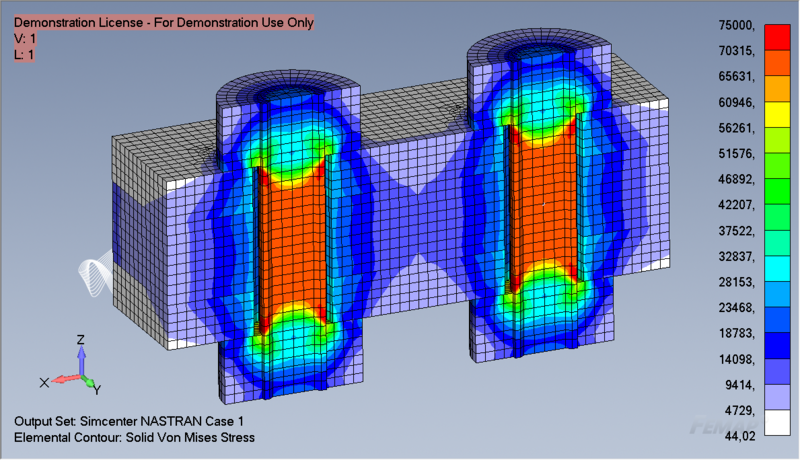

После проделанных манипуляций получаем корректное нагружение нескольких solid-болтов:

Корректное болтовое нагружение одновременно сразу всех solid-болтов

Видео-урок по моделированию предварительной затяжки болтов в Femap:
