PADS Constraint Management: Управление ограничениями

Рост сложности и плотности печатных плат требует наличия в САПР инструментов строгого контроля правил проектирования (DRC). Ручное документирование, трансляция и интерпретация правил проектирования приводят к затягиванию сроков разработки и увеличению стоимости. Благодаря сквозной системе ограничений (Constraint Manager) PADS предоставляет инженерам наиболее эффективную методологию управляемого ограничениями сквозного маршрута разработки. Она позволяет снизить стоимость и время выхода готового продукта на рынок – благодаря автоматизированному взаимодействию правил проекта между схемой и топологией, исключающему дополнительные итерации физического макетирования и доработки. Constraint Manager обеспечивает инженерам прямой контроль над топологией. Constraint Manager поддерживает двунаправленные механизмы перекрестного выделения и подсветки между таблицей ограничений, схемным и топологическим редактором. Вы можете провести анализ целостности сигнала для любой цепи на схеме, создать на основе этого анализа шаблон топологии, который затем может быть встроен в Constraint Manager. Вне зависимости от количества и сложности ограничений Constraint Manager обеспечивает вас легким, простым в освоении, контекстно-зависимым инструментом для редактирования ограничений в редакторе схем и редакторе топологии.

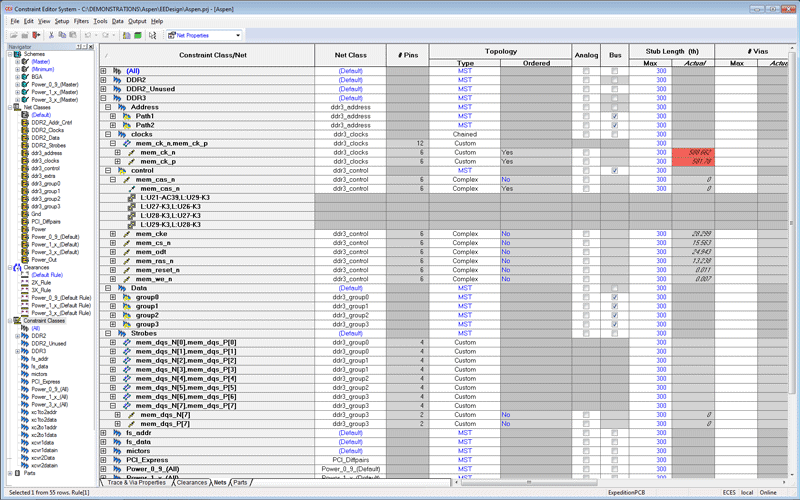

Интегрированный инструмент ввода ограничений для более высокой производительности и технологичности

Обеспечивает редактирование ограничений и двунаправленную связь между схемным и топологическим редактором печатной платы.

PADS Constraint Management Редактирование ограничений и двунаправленная связь между схемным и топологическим редактором печатной платы
Редактирование ограничений и двунаправленная связь между схемным и топологическим редактором печатной платы

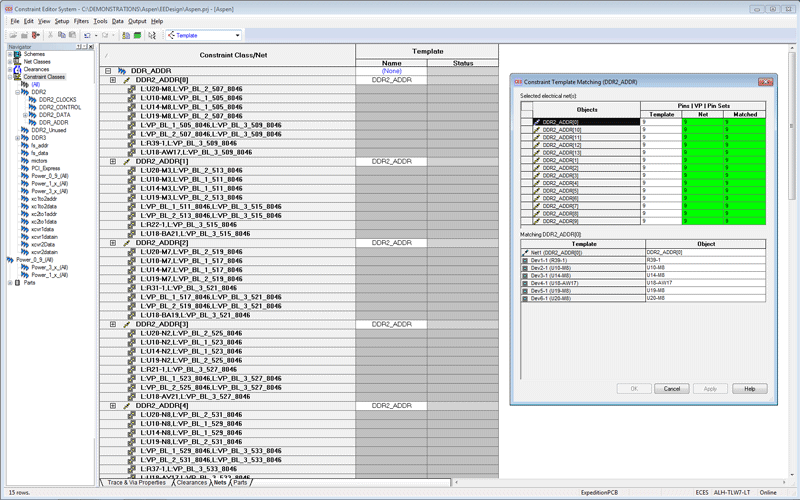

Шаблоны ограничений позволяют применять сложные правила к нескольким цепям

Обеспечьте передачу проектных данных из среды моделирования непосредственно в редактор топологии.

PADS Constraint Management Шаблоны ограничений позволяют применять сложные правила к нескольким цепям
Шаблоны ограничений позволяют применять сложные правила к нескольким цепям

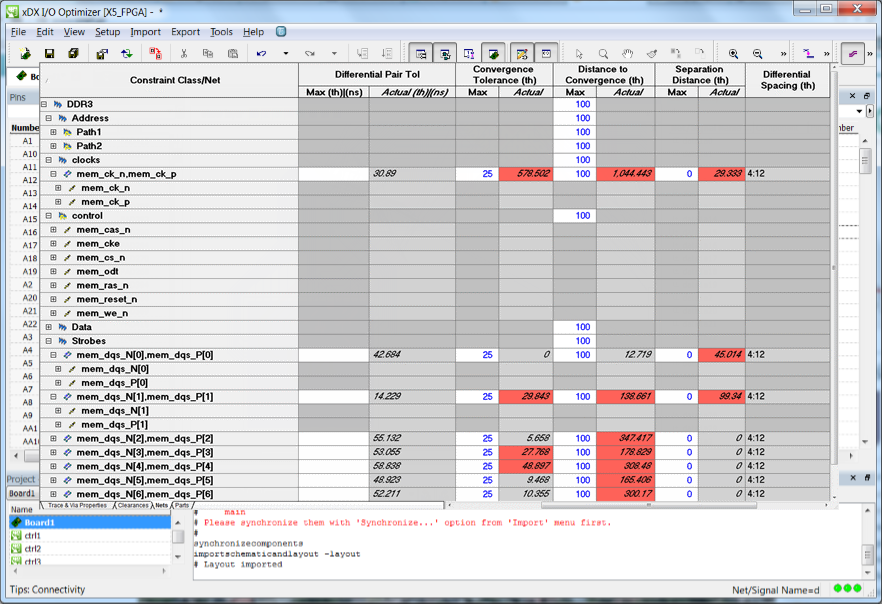

Ограничения проверяются непосредственно в среде редактирования ограничений

Подтвердите соответствие шаблону.

PADS Constraint Management Ограничения проверяются непосредственно в среде редактирования ограничений
Ограничения проверяются непосредственно в среде редактирования ограничений

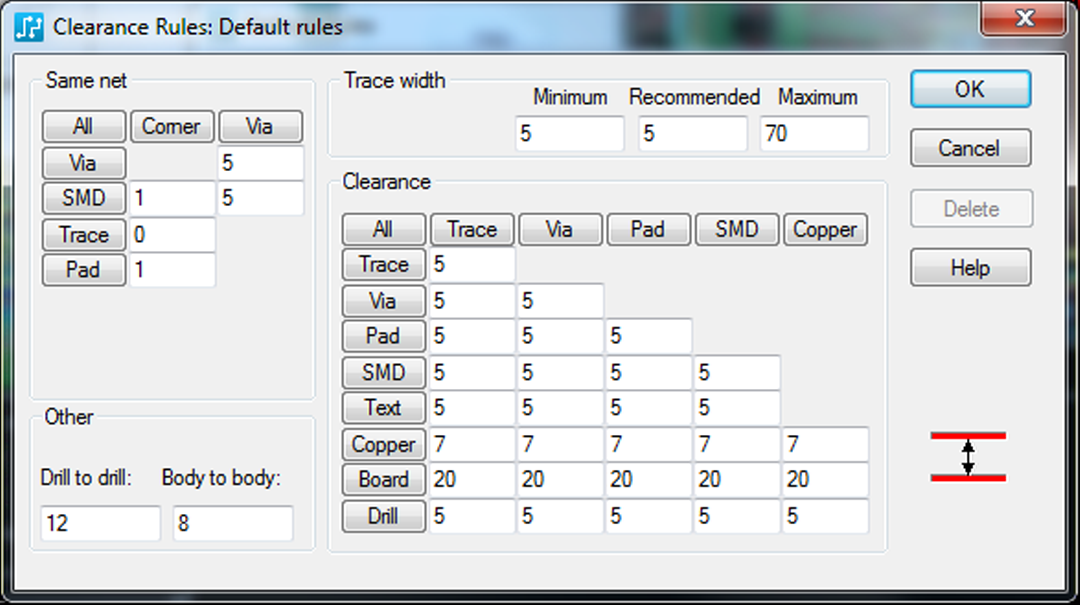

Контекстно-зависимые ограничения

Легко обновлять ограничения из схемотехнического или топологического редактора печатных плат.

PADS Constraint Management Легкое и быстрое задание ограничений из схемотехнического или топологического редактора печатных плат.
Легкое и быстрое задание ограничений из схемотехнического или топологического редактора печатных плат
