HyperLynx DRC Free Edition: бесплатное решение для проверки правил проектирования

HyperLynx DRC это бесплатное, быстрое, мощное программное решение для электрической проверки правил проектирования, которое позволяет автоматически верифицировать проект печатной платы и значительно сократить время на ручную проверку и доработку. HyperLynx доступен в нескольких конфигурациях, что позволяет проверять сложные правила проектирования, которые нелегко промоделировать, например, определение зазора при трассировке шин высокоскоростных сигналов над границей разделения полигонов и электромагнитную совместимость/электромагнитные помехи.

Восемь стандартных проверок правил проектирования (DRC) включают в себя определение зазора над границей разделения полигонов при трассировке шин высокоскоростных сигналов, Т-образная трассировка топологии (T-fork), развязка конденсаторов и др. HyperLynx DRC Free Edition позволяет быстро и легко выявить проблемы печатной платы, вызванные проблемами целостности сигналов (SI), целостности питания (PI), электромагнитной совместимости и помех (EMI / EMC).

Встроенное ядро для проведения геометрических расчетов, поиск дорожек, извлечение цепей топологии благодаря использованию 2D решателя позволяют быстро и с высокой точностью получить результаты без необходимости подготовки моделей устройств.

Возможности и преимущества:‍

• Восемь встроенных проверок на проблемы электромагнитной совместимости, анализа целостности сигналов и питания.
• Бесплатная годовая лицензия.
• Параметры проверок могут быть отредактированы на основании технологических или корпоративных рекомендаций.
• Мощное продвинутое геометрическое ядро для эффективной проверки правил проектирования.
• Легкий в установке и навигации.
• Автоматическая генерация отчета об ошибках в HTML формате.
• Поддерживает все форматы топологий печатных плат.
• Добавьте дополнительные правила проектирования с HyperLynx DRC Gold или HyperLynx DRC Developer.

Легкая установка и навигация

Программный продукт HyperLynx DRC Free Edition позволяет быстро и легко получить доступ к данным вашего проекта. Встроенный пользовательский Мастер установки шаг за шагом настроит и запустит проверку вашей печатной платы. В пользовательском Мастере вы можете настроить назначение электрической модели, разъемы, цепи питания/заземления, дискретные компоненты, электрические цепи. Количество проверок может быть определено с помощью конкретного списка объектов проектирования (например, силовых цепей, конденсаторов). С помощью настраиваемой системы фильтрации вы можете автоматически создать специальный список объектов с именами, номинальными значениями компонентов, номерами компонентов и любыми другими свойствами. Кроме этого, связанные параметры для каждого правила могут редактироваться на основе технологий и / или корпоративных рекомендаций.

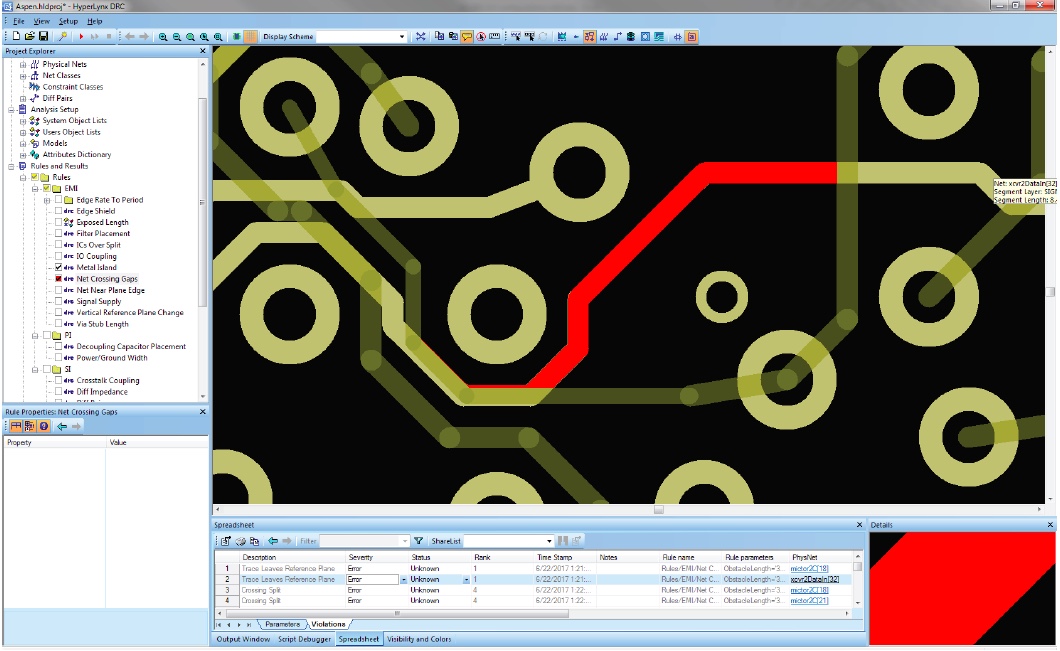

После запуска HyperLynx DRC автоматически создается отчет об ошибках. Вы можете выбрать ошибки из списка нарушений для более детального просмотра. Отчеты, содержащие изображение, данные о нарушениях и координаты могут быть сгенерированы в формате HTML для дальнейшей передачи, например, коллегам.

Масштабируемые возможности

Для получения дополнительных проверок правил проектирования воспользуйтесь версией Gold Edition (подробнее). Программный продукт HyperLynx DRC Gold Edition содержит 14 дополнительных правил проектирования целостности сигналов и питания, электромагнитной совместимости и помех, включая перекрестные помехи и проверку длины ответвлений от основной линии сигнала, проверка топологии fly-by для DDR3/4 и проверку целостности питания развязывающих конденсаторов.

HyperLynx DRC включает поддержку топологий печатных плат и форматов обмена данными: ‍

• ‍Mentor Graphics PADS, Xpedition, and Board Station.
• Cadence Allegro, SPECCTRA и OrCAD.
• Zuken CADSTAR, Visula, CR-3000/5000/8000 PWS и Board Designer
• Altium Designer
• ODB++
• IPC-2

Подробнее о HyperLynx: https://www.cad-is.ru/hyperlynx
