Работа с большими сборками

Разработчики Solid Edge всегда уделяли самое пристальное внимание быстродействию системы и возможности эффективно работать с большими массивами данных. Появился целый набор инструментов, позволяющих оптимизировать работу с большими сборками. Ведь реальные сборки, с которыми приходится работать некоторым пользователям, могут состоять из сотен тысяч деталей. Рациональное расходование ресурсов рабочей станции при загрузке такой сборки и последующей работе с ней - непростая задача. Но система Solid Edge доказала свою эффективность при работе с такими сборками.

Рассмотрим немного подробнее, что же предлагается в Solid Edge для работы с большими сборками. В первую очередь, это передовая технология рендеринга 3D-графики Vertex Buffer Objects, работающая под управлением OpenGL 3.0 и выше. Она позволяет повысить графическую производительность от 2 до 10 раз.

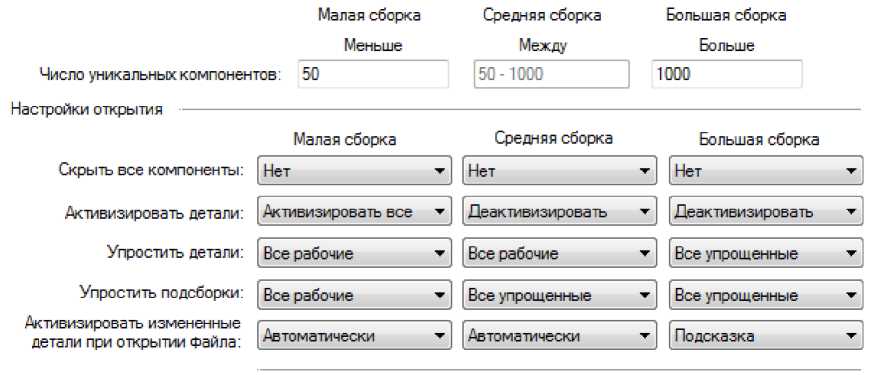

Геометрия на уровне детали в Solid Edge содержит 2 представления: фасетное (деактивизировнное) и точное (активизированное). В зависимости от мощности рабочей станции и количества деталей в сборке можно выбирать загрузку в том или ином представлении. Очевидно, что деактивизированное представление значительно снижает нагрузку на ресурсы и позволяет добиться лучшей производительности. В любой момент времени пользователь может переключаться между этими представлениями, управляя потреблением ресурсов.



Заслуживает отдельного внимания и технология создания упрощённых представлений деталей и сборок. В детали с целью упрощения геометрии можно удалить мелкие элементы (фаски, галтели, скругления), «залить» полости сложной конфигурации. Всё это хорошо скажется на производительности, ведь, например, весь крепёж в Библиотеке стандартных деталей обязательно имеет упрощённое представление. Кроме того, для сборочных чертежей при использовании упрощённых представлений улучшится читаемость, разборчивость и отображение. Упрощение для сборочных единиц подразумевает полуавтоматическое или ручное создание твёрдого тела замещения. Это позволяет при загрузке и работе с большой сборкой заменить сотни и тысячи деталей на всего лишь одну, и при этом создать её с требуемым уровнем детализации. Если большая сборка с упрощённым представлением открывается под управлением Teamcenter или Solid Edge SP, то в локальный кэш загружается не весь состав, а только сам файл сборки с телом замещения. Всё это способствует кардинальному уменьшению времени загрузки.



Ещё одним средством, повышающим удобство и комфорт работы с большими сборками, является частичное обновление и частичное сохранение файлов большой сборки. Эти средства позволяют задействовать специальные механизмы, отслеживающие актуальность входящих в сборку файлов и перезаписывать / обновлять только те файлы, которые непосредственно изменены в текущем сеансе работы.

Особенно    актуальна    эта возможность    в    процессе коллективной работы над изделием, когда отдельные узлы сборки разрабатываются разными людьми.

Эффективные    инструменты управления составом при загрузке сборки включают и опцию подавления состава и геометрии сборочной единицы, если она помещена в сборку более высокого уровня. Это позволяет в электронном макете хранить различные вспомогательные детали и сборки, призванные    облегчить

проектирование отдельных узлов, но не отображать их в общей сборке и на сборочном чертеже.

Рабочие зоны и конфигурации призваны облегчить процесс загрузки и работы с большой сборкой, когда требуется быстро переключить состояние отображения компонентов для разных задач проектирования. Вместо того, чтобы искать и выбирать необходимые компоненты вручную, и вручную же их скрывать и отображать каждый раз при загрузке, гораздо эффективнее заранее создать рабочие конфигурации с нужным перечнем компонентов, и затем быстро переключаться между ними. Механизм конфигураций - незаменимый инструмент при работе со сборками.

Создание сборочного чертежа по большой сборке - также нетривиальная задача для большинства САПР. В Solid Edge она успешно решается за счёт использования особой технологии получения проекций сборки на лист чертежа. Она позволяет хранить в файле чертежа только 2D графику, имеющую связь с 3D-моделью всей сборки. Любой чертёж в Solid Edge можно открыть в деактивизированном режиме, когда загружена только 2D геометрия и в процессе загрузки не проверяется актуальность в соответствии с 3D-моделью. В этом случае даже самый сложный чертёж, который может иметь десятки листов и сотни видов, открывается за считанные секунды. Эта же технология даёт возможность открывать чертежи без связанных моделей, с целью, например, нормоконтроля или печати.

При создании чертежа большой сборки доступны все конфигурации и состояния упрощения, применённые как к деталям, так и подсборкам. В случае создания сборочного чертежа с упрощёнными представлениями подсборок в управляемой среде Solid Edge SP или Teamcenter, в локальный кэш загружаются только сами файлы сборок, которые хранят упрощённые представления. Загрузка всех входящих деталей подавляется, что очень хорошо сказывается на производительности и времени загрузки.

Перечисленные возможности позволяют добиться действительно впечатляющих результатов в работе с большими сборками
