Solid Edge ST10: Cоздание тела по сборке? команда Клонировать компоненты



Одно из самых востребованных нововведений Solid Edge® ST10 – это возможность создания одного тела по сборке. Эта функция представляет собой не какую-то новую команду или кнопку, а некоторые расширенные функции существующих инструментов.

Давайте сначала поговорим, почему эта функция так востребована. Предположим, вы проектируете и производите двигатели, которые затем продаете в крупную автомобильную компанию. Им необходимо знать, где в моторном отсеке нужно сверлить отверстия, чтобы они соответствовали монтажным отверстиям ваших двигателей. Вы хотите передать только некоторые габариты двигателя, но без тех ноу-хау, которые вы внедрили при проектировании. Поэтому нужно передать модель как одно твердое тело – без внутренних компонентов, без внутренних полостей, только форму. Это и есть цель новой опции. Кроме того, эту функцию можно применить для уменьшения размера файла и сложности большой сборки.

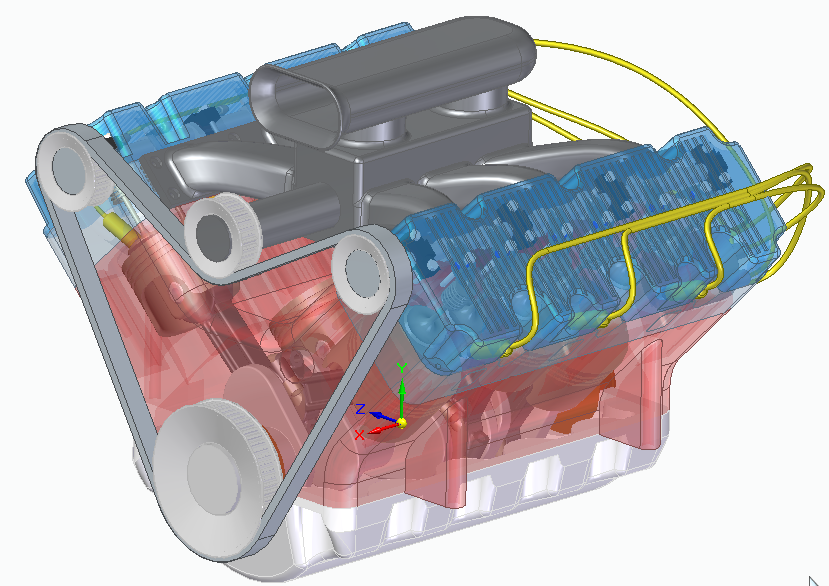

Чтобы создать тело по сборке, откройте новую деталь, выберите команду Копия детали и в диалоговом окне открытия файла выберите сборку.

Если окно параметров копии детали не появилось, нажмите соответствующую кнопку в меню команды. В зависимости от выбранной сборки, это может занять некоторое время, поскольку Solid Edge объединяет детали на фоне, чтобы показать предварительный просмотр.

Убедитесь, что вы выбрали опции Исключить многосвязность и объединить и Удалить пустоты. Также при необходимости можно использовать опции масштабирования.

В нашем примере, воздухозаборник был открыт, поэтому опция Удалить пустоты оставила цилиндры.

Кроме того, в ST10 у команды Удалить грани появилась новая опция выбора – Внутренние пустоты (только для обычной среды).


solid edge nx

В результате мы получаем одно твердое тело, представляющее двигатель. Такое представление защитит конструкцию от обратного инжиниринга и не утяжелит большую сборку.


solid edge nx cadis


На протяжении нескольких версий в Solid Edge® улучшается функционал по созданию массивов, копированию и размещению дополнительных экземпляров компонентов в сборке. Примеры таких улучшений: команды Заменить деталь, Создать дубликат компонента и Массив вдоль кривой. Эти команды позволяют значительно повысить производительность в среде сборки Solid Edge. Дополнением этого функционала в Solid Edge ST10 является команда Клонировать компонент.

Обратите внимание, что под компонентом понимается не только деталь, но и сборочный узел, а также множество деталей/подсборок. Кроме того, эта команда использует распознавание геометрии, поэтому необязательно использовать обычные (параметрические) массивы – в качестве основы для позиционирования компонентов можно также использовать синхронные и импортированные детали.

Параметры - Открывает диалоговое окно "Параметры клонирования компонентов" для задания нужных параметров клонирования.

Выбрать компоненты - Позволяет выбрать компоненты для клонирования.

Выбрать грани - Позволяет выбрать грани, задающие вспомогательную геометрию для распознавания, чтобы разместить клонированные экземпляры.

Выбрать целевые компоненты - Позволяет выбрать один или несколько целевых компонентов для поиска ссылочной геометрии, определяющей ориентацию и размещение клонированных экземпляров.

Активировать деталь - Активирует неактивную деталь.

Адаптивно - Создает экземпляры в расположениях, которые похожи, но возможно не точно, на ссылочные грани в выбранных целевые компонентах. Используйте этот параметр, когда требуется больше гибкости.

Точно - Создает экземпляры в расположениях, которые точно соответствуют ссылочным граням в выбранных целевые компонентах. Используйте этот параметр, когда требуется точная геометрия.

Панель инструментов "Компонент"

Оставить/исключить экземпляры - Оставляет или удаляет выбранные экземпляры.

Предыдущая ориентация - Отображает предыдущую ориентацию.

Следующая ориентация - Отображает следующую возможную ориентацию.

Поменять - Отображает противоположную ориентацию.

Перекрытие клонированных экземпляров - Удаляет клонированные экземпляры, если их базовые грани частично перекрываются с базовыми гранями выбранных экземпляров.

solid edge nx cadis

Посмотрим на пример сборки двигателя. Помещение сборок шатуна является одной самых сложных составляющих проектирования. Для позиционирования сборок шатуна, клапана и пружины была использована команда Клонировать компонент. Видно, что у двигателя два блока цилиндров, поэтому компоненты необходимо поместить в две детали с различным расположением.

Процесс использования команды Клонировать компонент следующий:

  • Нажмите кнопку Клонировать компонент
  • Выберите детали или подсборки, которые вы хотите скопировать
  • Выберите грани, с которыми связаны компоненты
  • Выберите детали, где необходимо провести поиск аналогичных поверхностей
solid edge nx cadis

Изначально были блок двигателя (красный), головки блоков цилиндров (серые) и шатуны/клапаны. На шаге выбора компонентов я выбрал детали в Навигаторе и в графической области. Чтобы подтвердить выбор, нужно нажать правой кнопкой мыши. Здесь же можно кликнуть по детали с нажатой клавишей Ctrl, чтобы отменить выбор, или очистить выделение, нажав соответствующую кнопку в меню команды.

На шаге выбора граней я выбрал цилиндрические грани, в которых размещены клапан и пружина. Это так называемые ссылочные грани. Подтверждение выбора осуществляется нажатием ПКМ.

solid edge nx cadis

Если вы запутались в шагах, посмотрите на строку подсказок внизу. На шаге выбора целевых компонентов подсказка звучит так: «Выберите целевые компоненты для поиска ссылочной геометрии. Нажмите ПКМ или клавишу Enter для подтверждения». Здесь необходимо выбрать детали, где будет произведено распознавание граней, аналогичных ссылочной геометрии, выбранной на предыдущем шаге. Здесь я выбрал две серые головки блоков цилиндров и подтвердил выбор.

Обратите внимание, что команда Клонировать компонент размножила все шатуны, по два на каждый цилиндр на двух головках блоков. Команда работает на основе распознавания геометрии, а не на размещении компонентов в существующих массивах, поэтому клонируемые компоненты могут иметь произвольную ориентацию. В результате мы получили группу в Навигаторе сборки, где каждый экземпляр имеет собственные связи с целевыми компонентами. Это позволяет показать движение или различные положения экземпляров.
