Управление оперативной памятью при расширенном нелинейном анализе. Часть II

Новая версия Femap 11.3+ предлагает новые способы управления памятью при нелинейном анализе.

При запуске Nastran с решателем SOL 601 (расширенный нелинейный анализ) создается новый процесс обработки данных с передачей текущих настроек памяти. Это приводит к обработке 2-х процессов для которых необходим большой объем памяти. Ранее данную проблему можно было решить с помощью управления переменными окружения в операционной системе Windows, но это было крайне неудобно т.к пользователь мог не иметь прав доступа.

В Femap 11.3+ была добавлена возможность использовать "параллельный решатель". Это позволяет пользователю указать другой установленный на его компьютере решатель. Для этого необходимо указать в .BAT файле объем памяти, который будет использовать решатель SOL 601.

.BAT файл должен выглядеть следующим образом:

echo off

REM This sets the memory for translation only

REM NXNA_PREMEM = memory (in MB) for adnast executable

SET NXNA_PREMEM=500

REM This sets the memory for 601 solver

REM NXNA_SOLMEM memory (in MB) for nxadina executable

SET NXNA_SOLMEM=6000

REM Set this to your installation of NXN

"C:\apps\FEMAPv1131\nastran\bin\nastran64.exe" %*

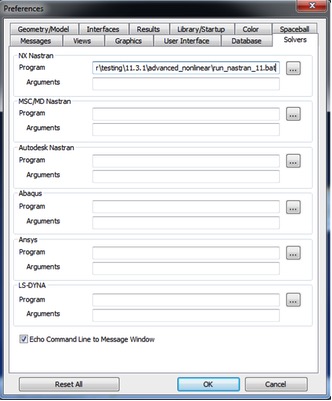

Обратите внимание, что в качестве "параллельного решателя" был указал Nastran 11.3.1. После внесения изменений в .BAT файле необходимо настроить Femap. "Параллельный решатель" устанавливается в Настройках (Preferences) Femap во вкладке Solvers.

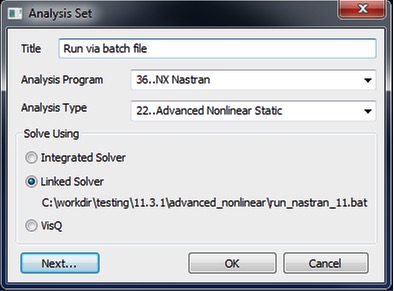

Следующий шаг это выбор "параллельного решателя" в Analysis Set

После подтверждения настройки памяти будут применены только к текущему процессу моделирования.
