Субмоделирование в Siemens Femap

Подготовка общей модели к подмоделированию в Femap

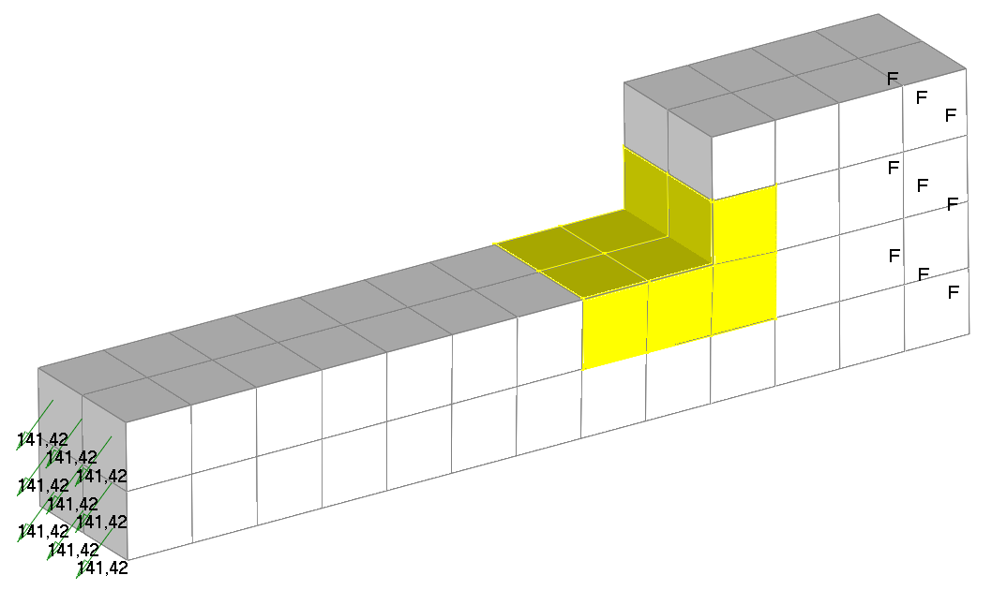

Геометрию и конечные элементы необходимо включить в отдельную группу, для удобства переноса локальной модели в новый файл, а также, для последующей реализации метода подмоделирования.

Femap, nastran, submodeling подмоделирование, субмоделирование, сабмоделинг, субмоделинг
Подготовка общей модели к подмоделированию в Femap

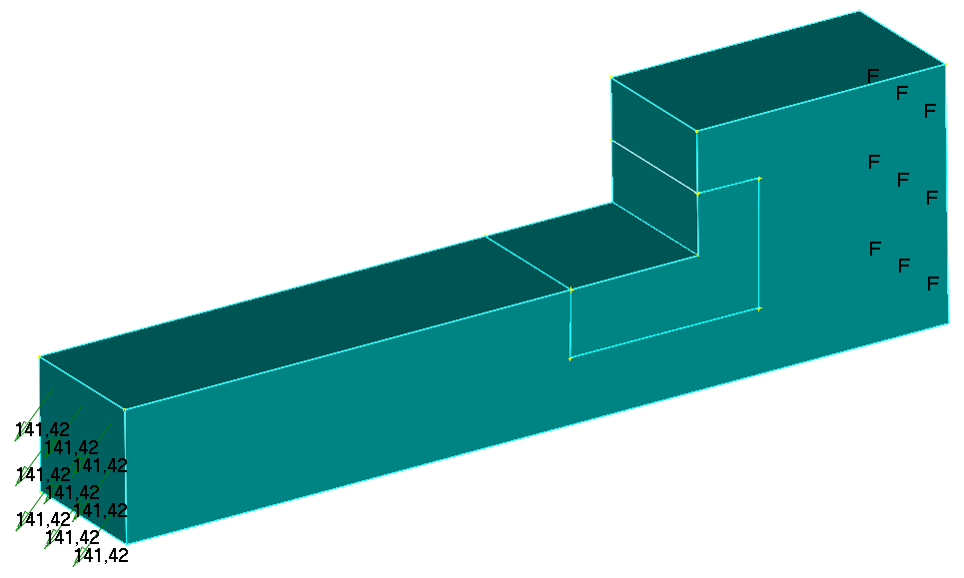

Необходимо подготовить заранее геометрию интересующей области, которую необходимо вынести в локальный анализ. Так же стоит учесть, что вырезанный Solid должен иметь такое же расположение в глобальной системе координат в новом файле Femap, как и в общей модели.

Анализ результатов расчета общей модели

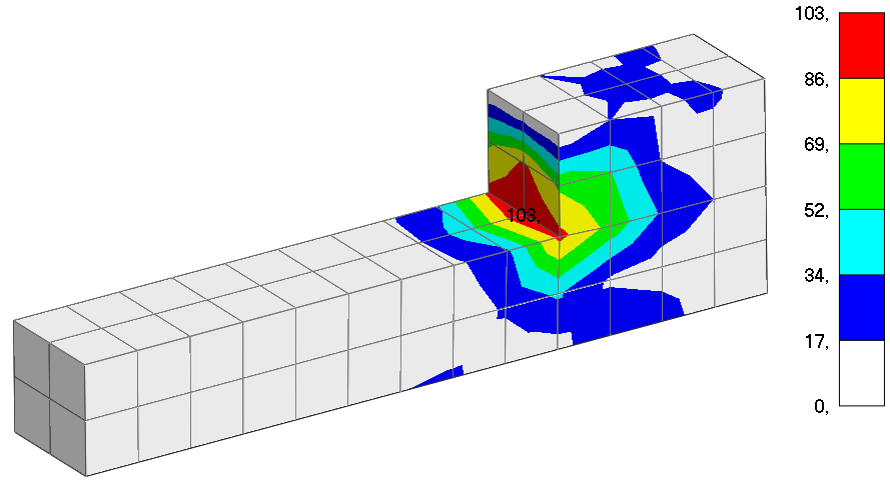

В связи с достаточно грубой сеткой имеем большую ошибку осреднения узловых напряжений, равной 103%,что является недопустимым при анализе напряжений.

Femap, nastran, submodeling подмоделирование, субмоделирование, сабмоделинг, субмоделинг
Анализ результатов расчета общей модели в Femap

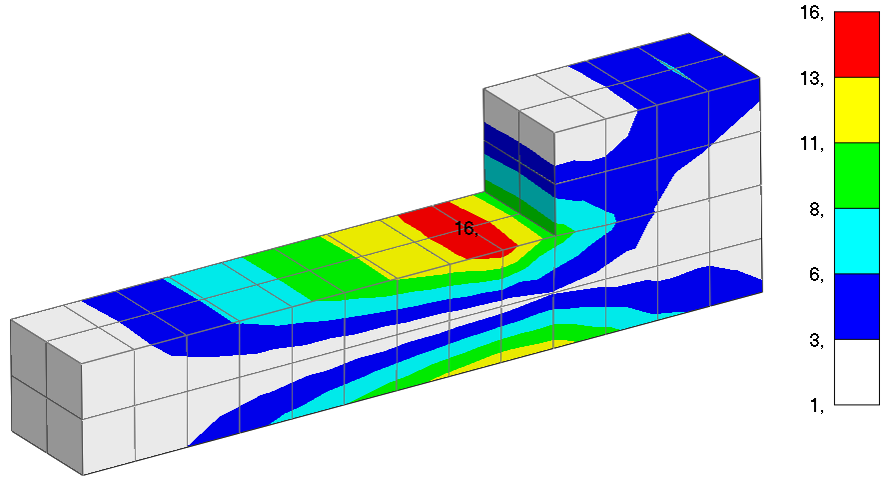

После выполнения расчета грубой модели в Siemens Femap заметны несоответствующие действительности результаты по напряжениям в зоне угла, который при его раскрытии, является концентратором напряжений.

Создание локальной модели и уточнение ее геометрии

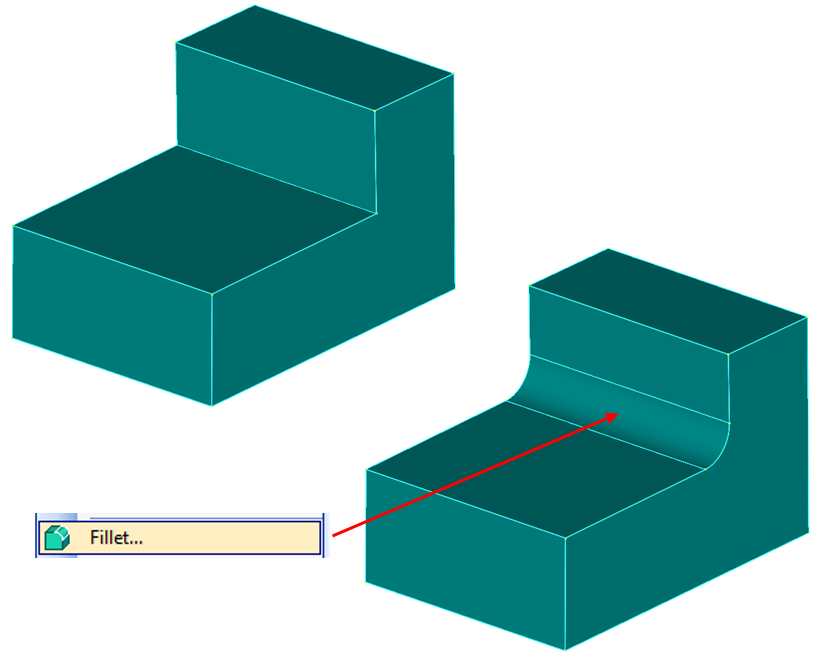

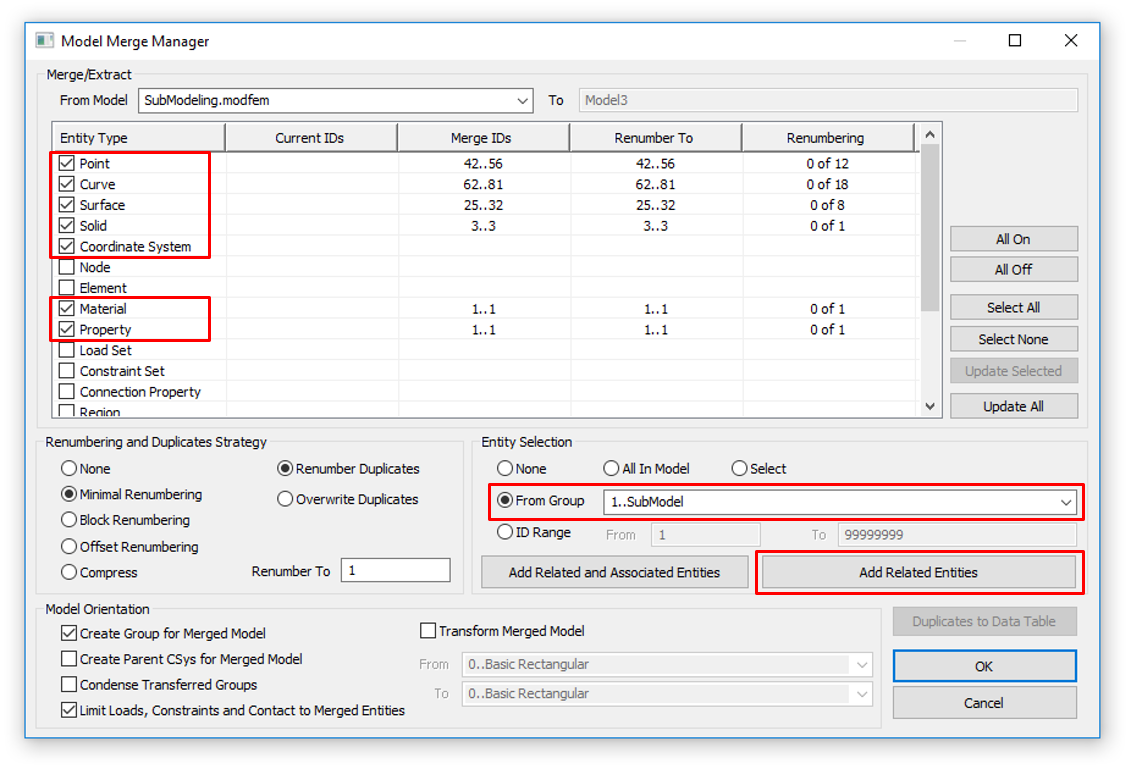

Создадим новый файл Femap, куда перенесем геометрию локальной модели вместе с материалом и свойством конечных элементов посредством команды File, Merge для дальнейшего уточнения (добавим скругление в зоне угла) и анализа.

Объединение моделей в femap nastran merge model
Перенос геометрии локальной модели вместе с материалом и свойством конечных элементов посредством команды File, Merge в Siemens Femap

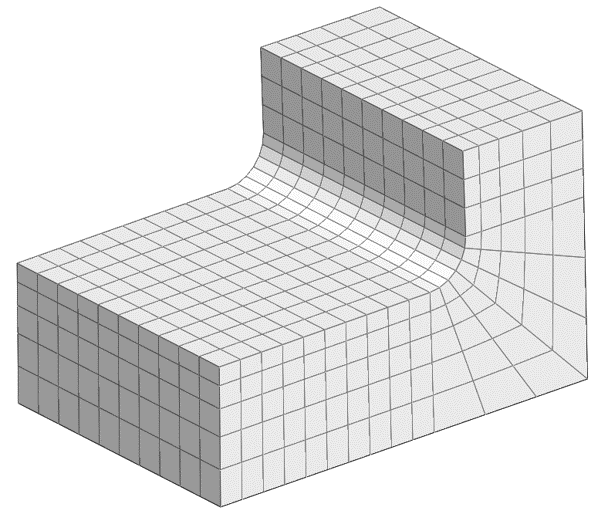

Аппроксимация локальной модели объемными конечными элементами и интерполяция узловых перемещений с общей модели на локальную

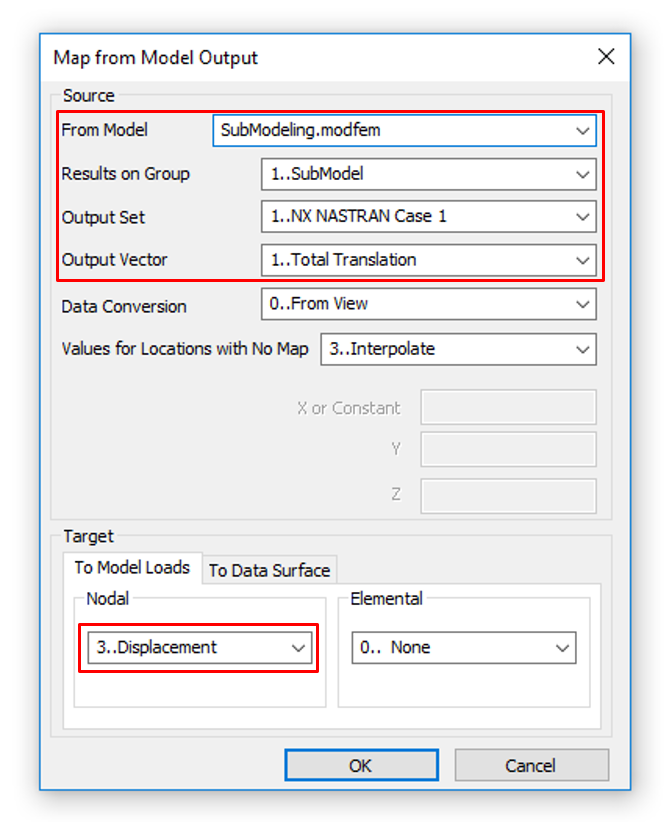

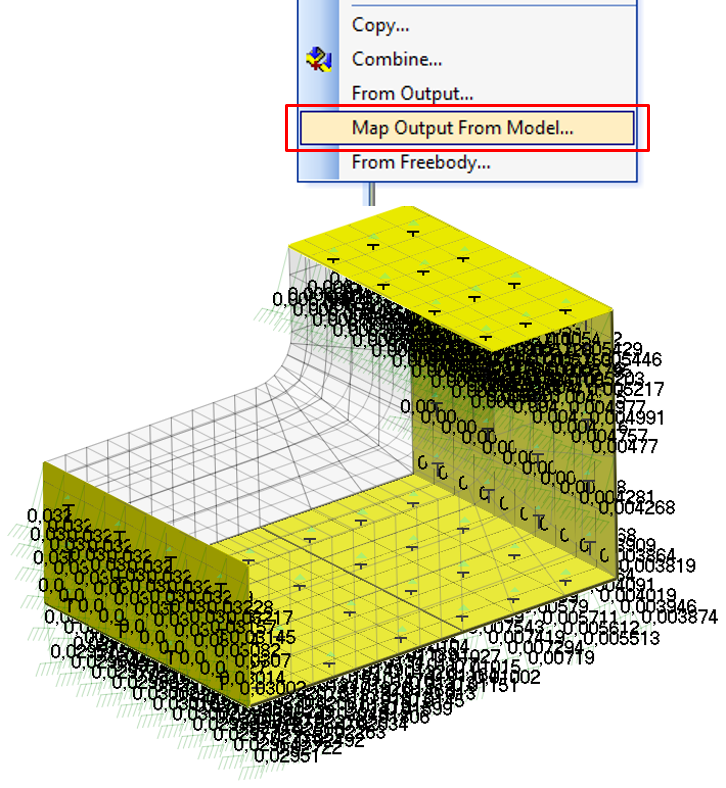

Метод подмоделирования подразумевает интерполяцию узловых перемещений с общей модели в локальную, посредством команды Model, Load, Map OutputFrom Model:

Model, Load, Map OutputFrom Model Femap, nastran, submodeling подмоделирование, субмоделирование, сабмоделинг, субмоделинг
Перенос граничных условий из глобальной модели на локальную с помощью автоматических средств Siemens Femap

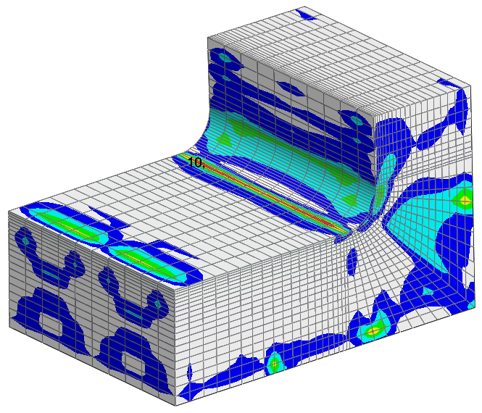

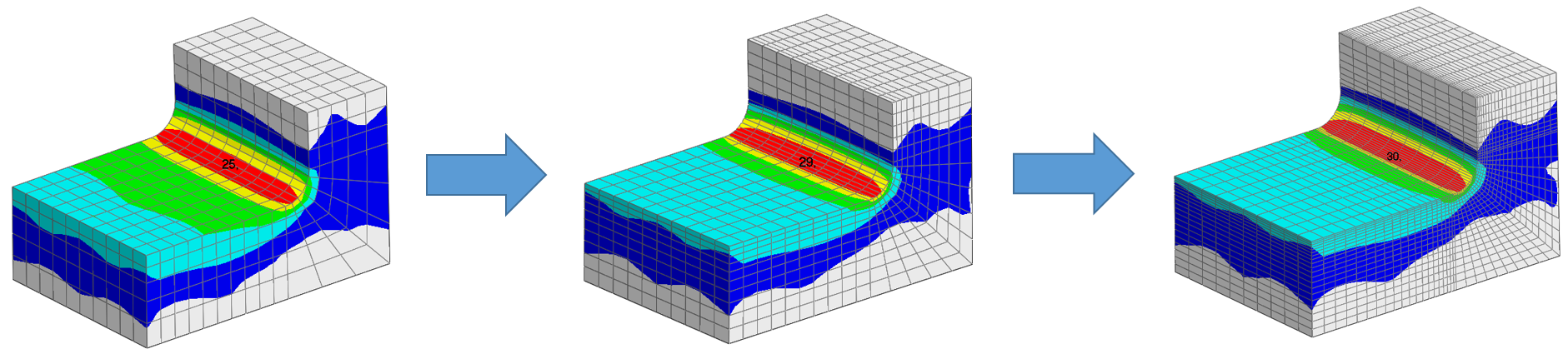

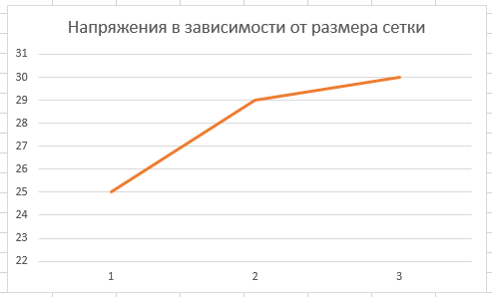

Анализ сеточной сходимости по усредненным узловым напряжениям

При уточнение сетки на локальной модели можно легко и быстро добиться сходимости результатов по напряжениям, что проблематично сделать на общей модели, как в плане затраты вычислительных ресурсов, так и удобства аппроксимации модели конечными элементами.

сеточная сходимость, анализ сходимости, mesh convergence femap nastran submodeling подмоелирование субмоделирование сабмоделинг
Анализ сеточной сходимости в Siemens Femap

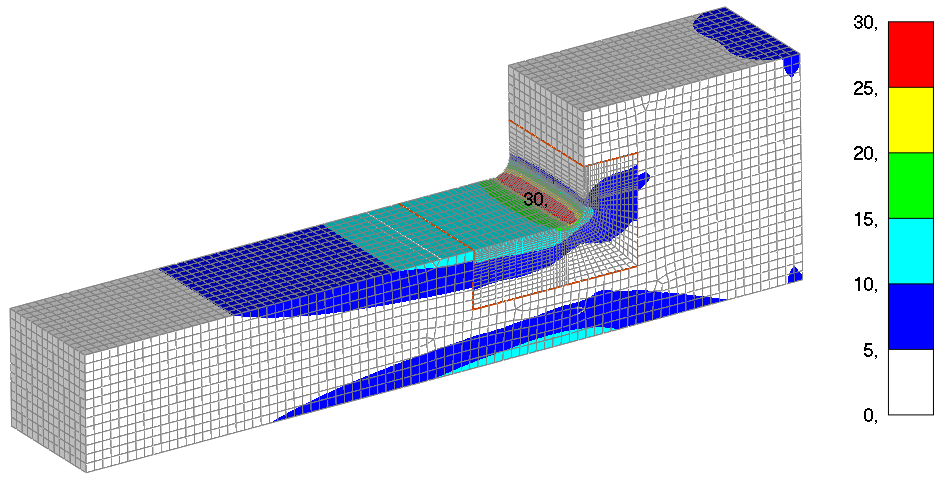

Проверка адекватности результатов на общей модели с уточненной геометрий и сеткой

Перенос уточненной локальной модели в глобальную осуществляется посредством команды File, Merge, механизм работы который был описан ранее. Для упрощения аппроксимации глобальной модели конечными элементами локальная модель посажена на контакт типа Glued.

Femap, nastran, submodeling подмоделирование, субмоделирование, сабмоделинг, субмоделинг
Перенос измененной локальной модели в общую с последующим анализом для срвнения результатов

Для улучшения контактного взаимодействия элементов сетка общей модели так же была уменьшена. По результатом анализа уточненной глобальной модели можно судить о хорошей согласованности с анализом локальной модели методом подмоделирования в Siemens Femap.
