Femap with NX Nastran 11.4: Как погасить степень свободы в балочном КЭ?

Использование команды Beam/Bar Releases в Femap 11.4

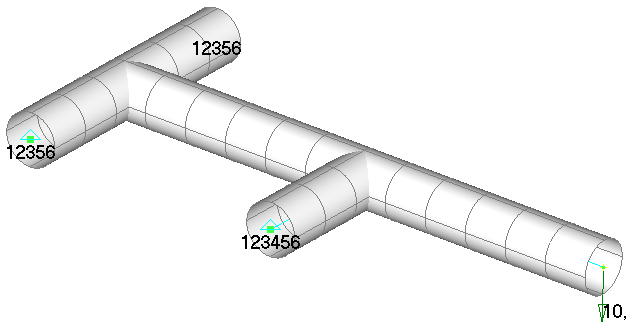

Для начала рассмотрим пример, изображенный на рисунке:

В данной модели имеем два узловых закрепления по всем степеням свободы, кроме вращения вокруг оси балочных КЭ (T123 R56), и один узел жестко заделанный по всем степеням свободы (T123 R456). На конце приложена нагрузка в 10 условных единиц, изгибающая данную конструкцию.

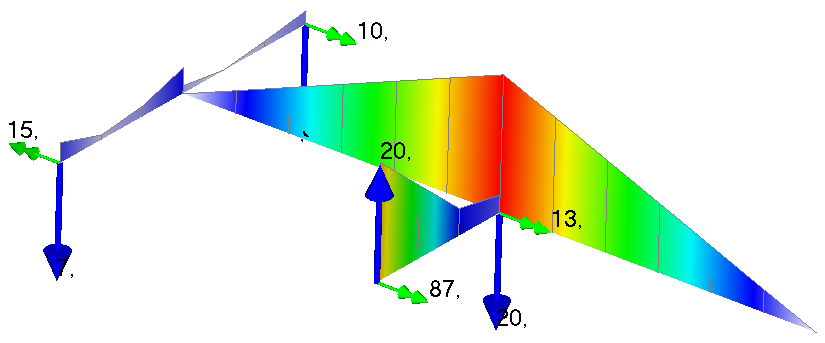

В результате расчета, имеем вот такую эпюру напряжений в балочных КЭ:

Эпюра напряжений в балочных КЭ

С помощью инструментов Freebody Tools на эпюру добавлены реакции в узловых закреплениях.

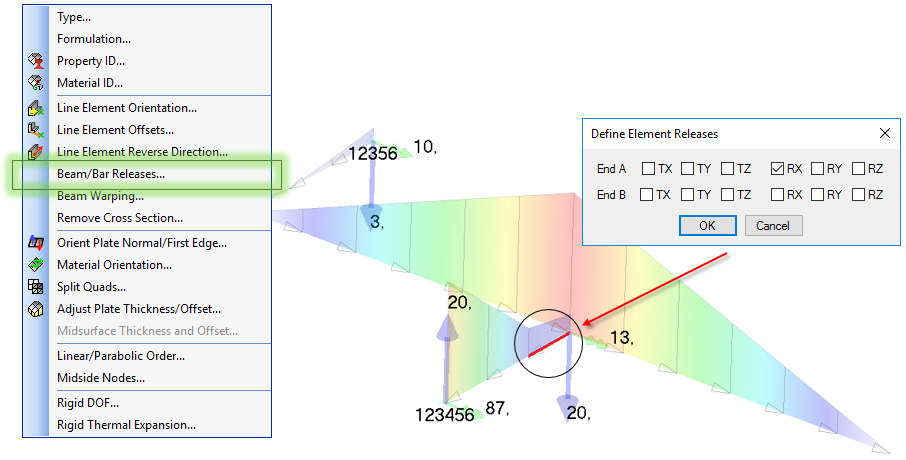

Для того, что бы погасить степень свободы в балочном КЭ используем команду Modify -> Update Elements -> Beam/Bar Releases.

Для отображения направления балочных конечных элементов необходимо нажать F6,  в категории «Labels, Entities and Colors»в разделе Elements – Directions установить активной опцию «Show Direction». Вектор направления построен таким образом, что его начало это точка А, а конец – точка B.

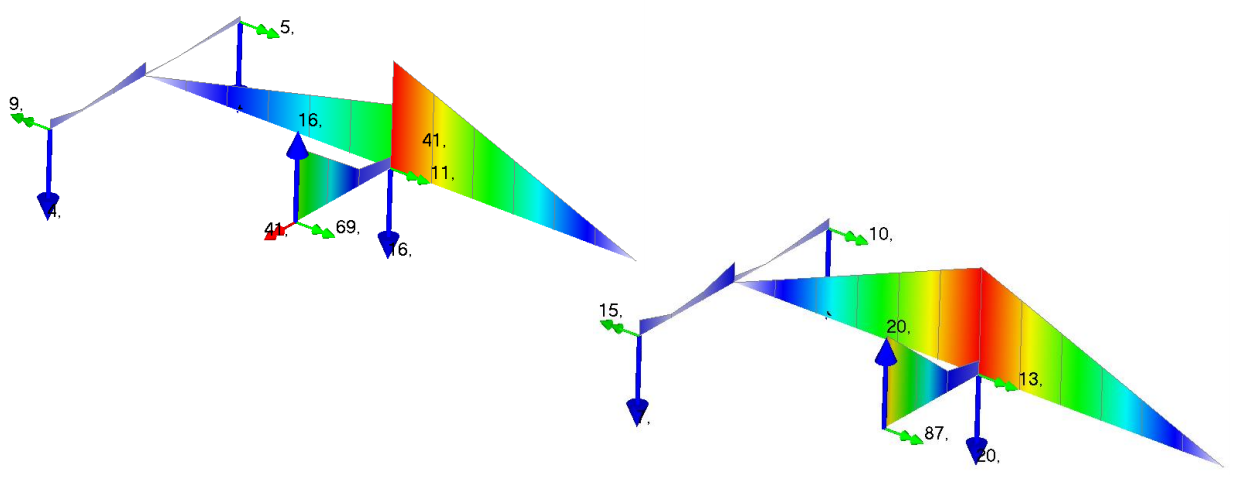

Эпюра напряжений в балочных конечных элементах после использования команды Beam/Bar Releases.

После погашения степени свободы RX в точке А в балочном элементе имеем отсутствие момента в заделке, несмотря на жесткую заделку по всем степеням свободы.

При использовании команды Beam/Bar Releases следует быть внимательным при выборе элементов, в которых Вы хотите погасить степени свободы, в противном случае будет выдана ошибка о перемещении элементов как твердых тел. А в целом и общем, данная команда позволяет сильно упростить и ускорить аппроксимацию балочных моделей.
